芯片免费,也未必便宜:英伟达的第二条性能曲线

零售威观察王子威·2026年07月10日 13:41
后摩尔定律时代,从10年100倍到100万倍的真护城河

英伟达的护城河不是CUDA,不是Blackwell,甚至不是黄仁勋本人——而是一种把整个公司当作单一优化函数来运行的能力——这种能力的源头,可以追溯到1980年的斯坦福。

如果有一天,英伟达的芯片免费送给你,你就能生产出更便宜的AI吗?

答案很可能是:不能。

2026年3月,黄仁勋在Dwarkesh Patel的播客上,被反复追问同一个问题:为什么客户不直接用更便宜的ASIC替代英伟达?

他最后说了一句话:

"Even when the chips are free, it's not cheap enough."

“就算芯片免费送,也未必便宜。”

这话不仅反直觉,甚至有点冒犯。因为半导体行业的基本常识是,芯片越便宜,系统越便宜;算力单价越低,AI成本越低。但在今天的大模型时代,这个逻辑已经开始失效。

同一时期,黄仁勋在All-in podcast上被问到一个更尖锐的问题——市场分析师正在传一种说法:你的500亿美元AI工厂会输给一座300亿美元的ASIC工厂,所以英伟达会丢失份额。

他没有正面反驳,只是慢慢说了一句话:

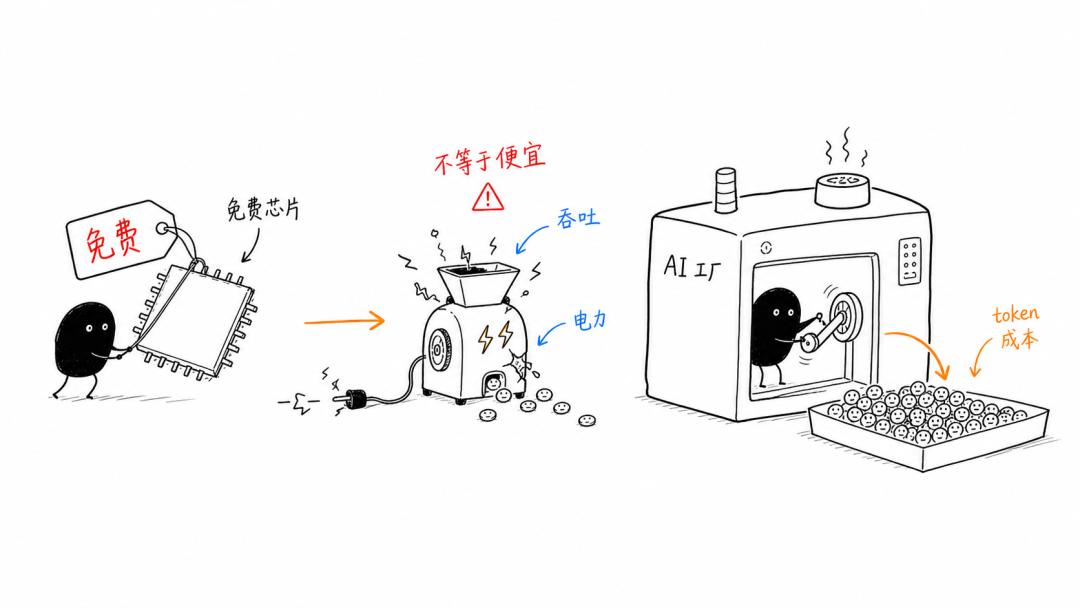

“你不应该把工厂的价格和token的成本等同起来。”

那座500亿美元的工厂,会生产全世界最便宜的token。50亿美元和30亿美元之间的价差,对一个有10倍吞吐量的500亿美元数据中心来说,根本不是一个大的百分比。

在AI时代,更贵的工厂可以产出更便宜的算力。这听起来违反所有商业直觉,但却是当下最重要的产业事实。

一周后,MLPerf的公开数据证明了黄仁勋的反问:同一座Blackwell工厂在DeepSeek-R1推理上,每生产一百万个token的成本,比上一代Hopper低了35倍。

这不是芯片更快的故事。这是一场关于“什么是计算、什么是公司、什么是护城河”的范式重写。

而它的源头,要追溯到1980年的斯坦福。

请你注意,当芯片公司的产品是芯片,价格是首要变量;当它的产品是工厂,token成本才是首要变量。

一个被遗忘了四十年的赌注

1980年前后,斯坦福的John Hennessy和伯克利的David Patterson在做同一件事——他们觉得整个计算机工业都搞错了方向。

那个时代,主流CPU设计哲学叫CISC:复杂指令集计算机。IBM 370、DEC VAX、Intel x86都 信奉这个理念——为了 让程序员省事, 给硬件加越来越多的指令。结果是,芯片越来越复杂,硬件团队越做越累,编译器团队却用不上其中的大部分。

DEC自己的工程师在1984年的一篇论文里写道:VAX 11/780这台旗舰机器,20%的指令占用了60%的微码空间,却只贡献了0.2%的运行时间。

计算机工业最复杂、最贵的部分,是从来不被使用的部分。

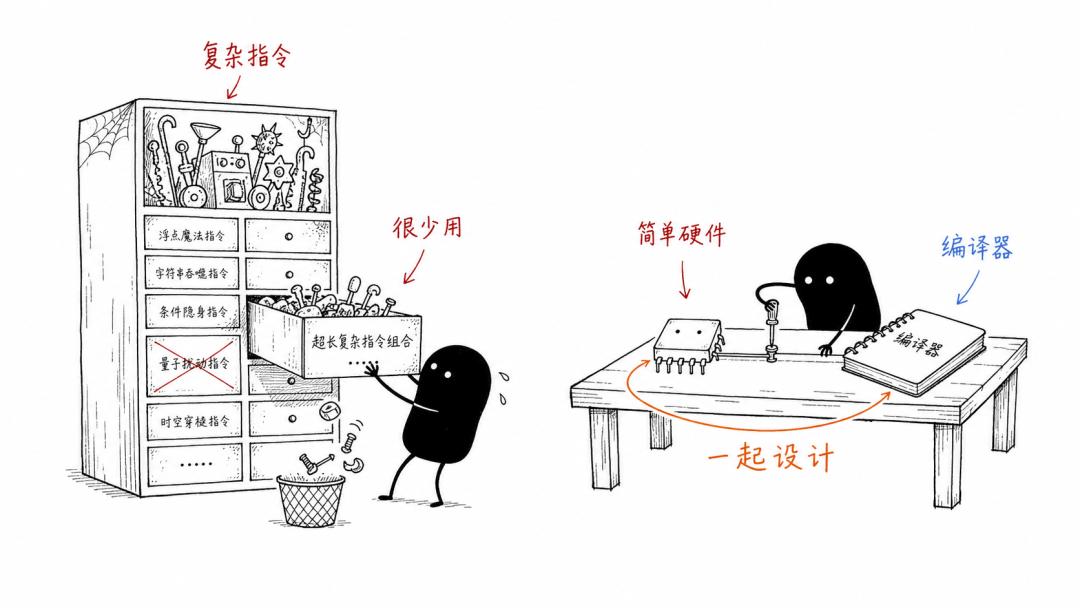

Hennessy和Patterson的提案非常激进:与其让硬件团队埋头搞复杂指令,不如反过来——硬件做简单一点,把复杂性交给编译器。让硬件团队和编译器团队坐到同一张桌子上,一起设计。

这就是RISC——精简指令集计算。

IBM内部的John Cocke团队做了一个对照实验:他们用RISC风格的简化指令集子集来编译IBM 370的程序,结果比原本的全指令集编译器快了3倍。

那一刻,整个计算机架构学界明白了一件事:性能不是芯片单独的属性,而是“芯片+编译器”作为一个整体的属性。各自局部最优,加起来一定不如联合最优。

Hennessy和Patterson在2017年因为这个思想拿了图灵奖。颁奖词写得很克制:他们“用系统性的、量化的方法奠定了现代计算机架构”。

但黄仁勋记住了这件事。

四十六年后,他在斯坦福CS153的讲台上对学生说:

“John Hennessy当年那项工作的美妙之处在于——你必须把编译器和微处理器架构和谐地协同设计。一台简单的机器与编译器协同设计,会比两个各自优化的系统创造更好的性能。”

所以,现代AI产业最赚钱的公司,它的方法论根源不是2012年的AlexNet,不是2017年的Transformer,而是1980年代的一篇学术论文。

英伟达过去十年所做的一切,本质上都是这句话的放大版——只不过这次被联合设计的,不是“芯片+编译器”两层,而是从算法到电网的“十一层”。

英伟达式 Co-Design 的十一层:

应用场景 → 模型结构 → AI框架 → 编译器/运行时 → 算子库 → 数值格式 → GPU/CPU/DPU → NVLink/NIC/交换机 → 机架系统 → 数据中心运维 → 电力与冷却。

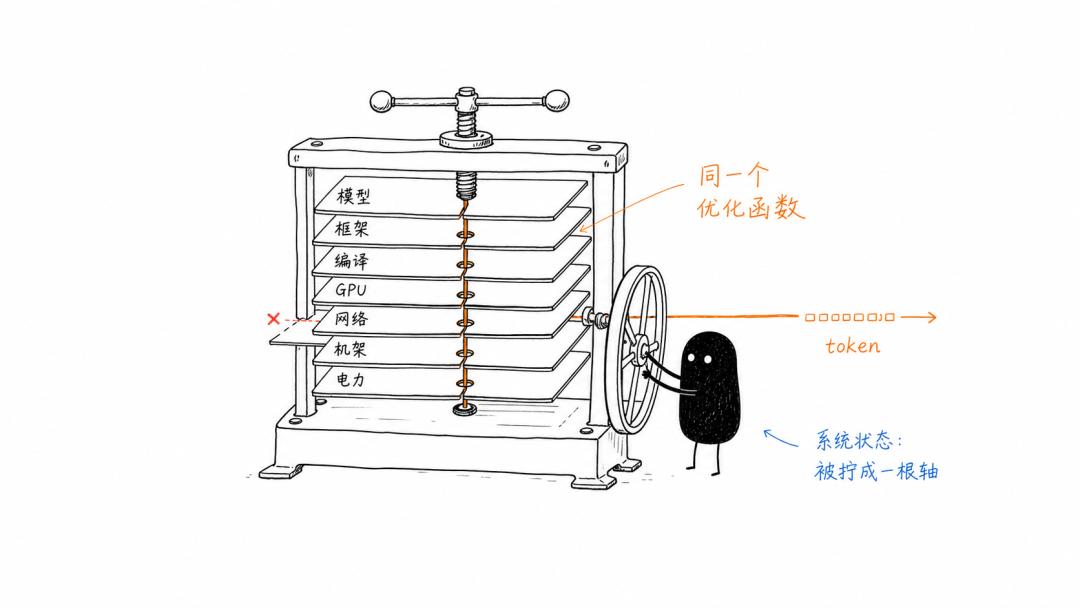

这十一层在大多数公司里分属十一个完全独立的团队、十一种不同的KPI、十一份相互不通的路线图。在英伟达,它们被放进同一个优化函数里。

在工业分工最严密的领域,反对孤岛式分工的人会赢。RISC证明过一次,英伟达正在再证明一次。

通用计算的体面失败

要理解为什么“反对孤岛式分工”突然又变得重要,你得先理解一件事:物理学背叛了我们。

整个20世纪后半叶,计算机产业之所以能高速发展,靠的不是一个,而是两个定律。

第一个是摩尔定律,所有人都知道——晶体管数量每18到24个月翻倍。

第二个叫Dennard Scaling,知道的人少得多——晶体管尺寸缩小时,电压和电流按比例下降,单位面积的功耗保持不变。

这两个定律配合起来产生了一个魔法:芯片不仅变密,还能在不增加功耗的前提下变快。这是过去四十年CPU频率从1 MHz飙升到3 GHz、PC变得越来越便宜的物理学基础。

然后,2005年左右,Dennard Scaling悄悄死了。

晶体管的阈值电压逼近物理极限,再降下去漏电流会指数级增加。结果是CPU主频在3 GHz附近卡了整整二十年。研究数据显示,1986到2001年间单核CPU性能年均增长52%,2001到2018年掉到3.5%——几乎停滞。

摩尔定律本身也在放缓。Intel前CEO 2015年公开承认,工艺迭代周期从两年延长到两年半。台积电的N5到N3,整整走了三年。

所以,摩尔定律没死,但它的"双胞胎兄弟"Dennard scaling先死了。这才是过去十年计算机产业真正的转折点——大部分人到现在都没意识到。

黄仁勋在斯坦福那场演讲里,把这件事算得很清楚:

“摩尔定律好时光的口径是10年100倍。但Dennard scaling失效后,如果你不动软件,只靠微处理器自然演进,过去十年大概只能给你10倍。”

10倍。这就是通用CPU路径在过去十年的物理上限。

而英伟达呢?

“我们做到了10年100万倍。”

这件事的物理学根源还有一个更深的层面,叫Amdahl定律。它说的是:如果计算只占总工作负载的50%,哪怕你把计算部分加速到无限快,整体也只能快2倍。换句话说,任何分布式系统的性能,都不是由最强的那一环决定,而是由最弱的那一环决定

这就是为什么单纯优化GPU不够。当模型大到必须分布在几千、几万颗GPU上,真正拖慢你的可能不是算术单元,而是内存带宽、网络通信、同步调度、供电散热。

100万倍这个数字本身有公开口径上的争议,但即使按最保守的拆解,也至少是10万倍以上的量级。英伟达首席科学家Bill Dally在Hot Chips 2023上把单卡的提升账算给所有人看:

  • 数值精度从 FP32 降低到 FP16 以及 Int8/FP8 ,贡献16倍
  • 复杂指令( Tensor Core 那些专用矩阵乘加),贡献12.5倍
  • 制程从 28nm 到 4nm ,贡献2.5倍
  • 结构化稀疏,贡献2倍

这四项乘起来,正好是约1000倍——这就是单卡十年的性能跃迁。再叠加机架级互联的10倍、软件栈优化的10倍、数据中心调度的另外10倍——百万倍不是奇迹,是十一层联合优化的乘法效应。

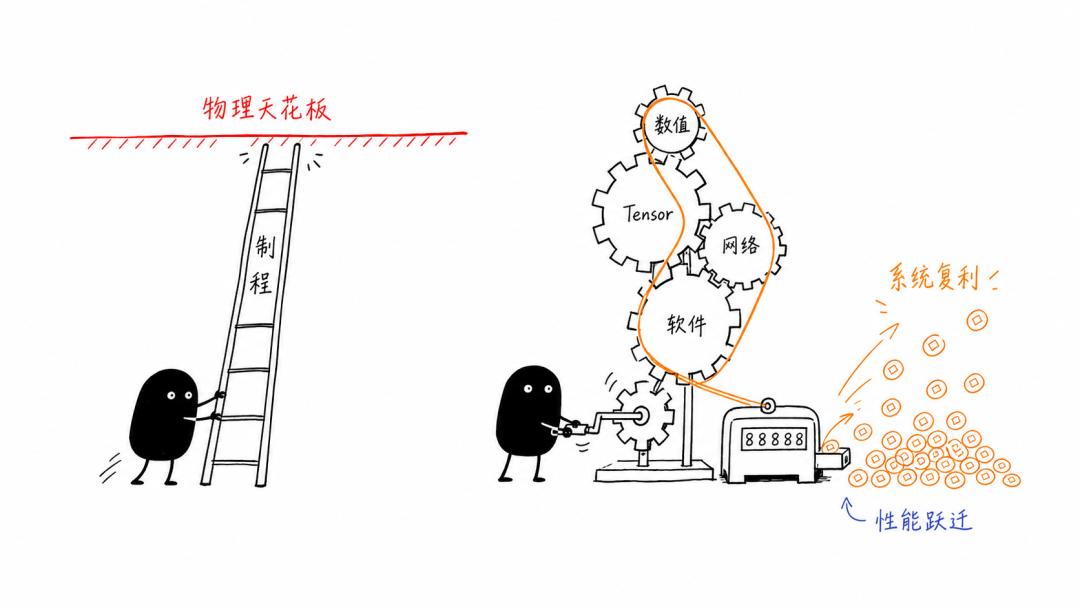

最让人意外的是这张表里最小的那一项:制程改进只贡献了2.5倍,是所有要素中最弱的。

真正的杠杆从来不在台积电。这句话听起来对台积电不公平,所以需要立刻补一句修正:制程当然仍然重要——没有台积电的N4P和未来的N3,Blackwell和Rubin根本不可能存在。但它不再是性能跃迁的单一解释变量在过去十年AI算力提升的故事里,先进制程只是十一层联合优化里的一个因子,而且是贡献最小的那个。真正的杠杆,在制程之上的系统复利。

所以,摩尔定律没有死,死的是“单层优化”的幻觉。

黄仁勋的反事实

让我们把“100万倍”这个抽象的数字翻译成一个更具体、更接近读者钱包的东西。

2025年下半年,英伟达在GTC上公布了一组数据,对照的是Blackwell和上一代Hopper在同一个工作负载(DeepSeek-R1推理)上的表现。研究机构SemiAnalysis用自己的InferenceMax基准独立验证了这组数字:

  • 单 GPU 的 tokens/ 秒:从 90 提升到 6000 ,约65倍
  • 单兆瓦的 tokens/ 秒:约50倍
  • 每百万 tokens 的成本:从 4.20 美元降到 0.12 美元,约35倍下降

更让人意外的是接下来发生的事。MLPerf Inference v6.0显示,同一台GB300 NVL72系统,在仅仅六个月的软件优化之后,吞吐又提升了2.7倍,cost per token又降了60%以上。

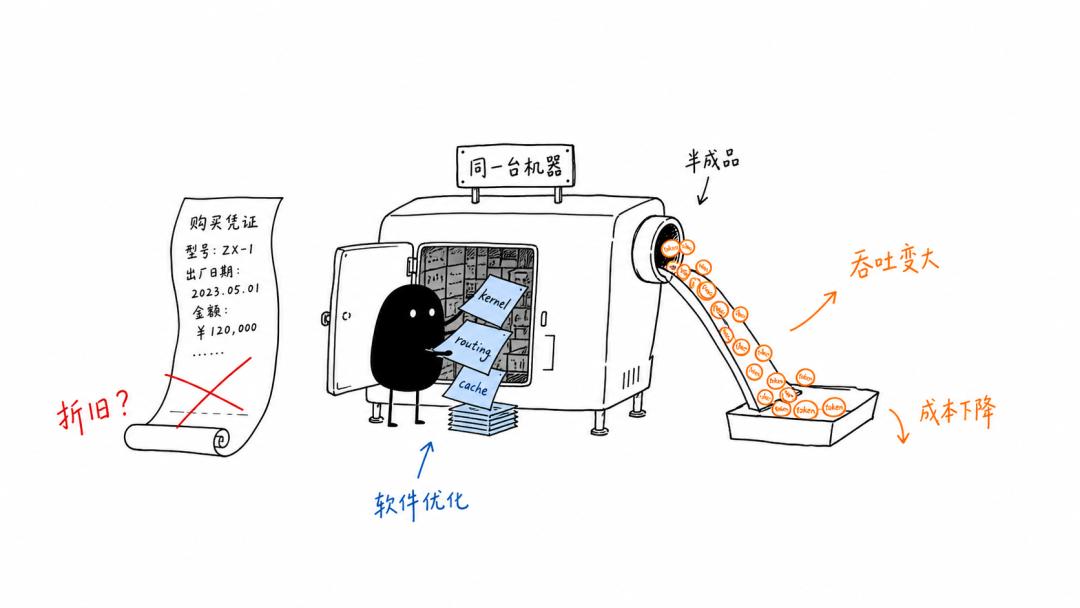

注意这句话:同一台机器。芯片没换,硬件没动。

英伟达卖出去的GPU会随着时间变得更便宜——但不是因为折旧,而是因为它跑得更快了。这违反所有人对硬件资产的直觉。在传统芯片世界里,硬件出厂那一刻就开始贬值;在Co-Design世界里,硬件出厂后还在升值。

这是怎么做到的?

答案藏在一个不性感的层级:软件。

TensorRT-LLM的kernel融合、attention层的数据并行、prefill和decode的解耦合、KV-cache aware routing、wide expert parallel、multi-token prediction——这一长串名词每一个都不会让普通读者激动,但每一个都在让你的Blackwell卡在静悄悄地跑得更快。

这就是英伟达和ASIC公司最根本的不同。ASIC公司的逻辑是:把一种已知的workload硬编码到硅片里,跑得最快。英伟达的逻辑是:让硅片足够灵活,让软件不断重新发现这块硅片的潜力。

客户买的不是一颗芯片,是一个会自己长大的资产。

现在我们可以回答开篇那个反问了。500亿美元的工厂为什么比300亿美元的工厂便宜?

因为前者的每一度电、每一平方米机房、每一秒运行时间,能够产出更多的token;而且这个产出能力还在每六个月翻一倍。

后者只是一座更便宜的工厂。前者是一座会增值的工厂

芯片价格只是账单,token成本才是利润表。

一种新的公司能力

到目前为止我们一直在讲技术、讲架构、讲数字。但所有这些都还没触及最核心的那个问题:

为什么是英伟达,而不是别的公司?

CUDA从1.0开始就有公开的文档和工具链;Tensor Core的论文公开十年了;NVLink的协议规格各家芯片公司都能研究;连机架级Co-Design的思路,AMD的Helios、Google的TPU Pod也都在做。

如果Co-Design只是一种技术方法,那它早就应该被复制了。

但它没有。

因为Co-Design不是技术,是组织。

黄仁勋在Lex Fridman那场访谈里,难得地袒露了一段他自己的管理方式:

“我的直接幕僚有60个人。我不和他们做一对一谈话——你不可能和60个人都做一对一。”

注意他接下来这句话:

“没有任何对话只有一个人。我们呈现一个问题,所有人一起攻击它。因为我们做的就是extreme co-design,整个公司一直在做extreme co-design。”

一个5万亿美元市值公司的CEO,居然不做一对一会议。这不是管理偷懒,而是一种刻意的组织设计——因为一对一这件事本身,就违反了Co-Design的逻辑。

想象一下你是英伟达的内存系统专家。在传统芯片公司里,你会先和你的VP沟通,VP再和CTO沟通,CTO再和负责架构的VP沟通,架构VP再和他下面的人沟通。一个跨层的设计决定,要在层级里走七八步。

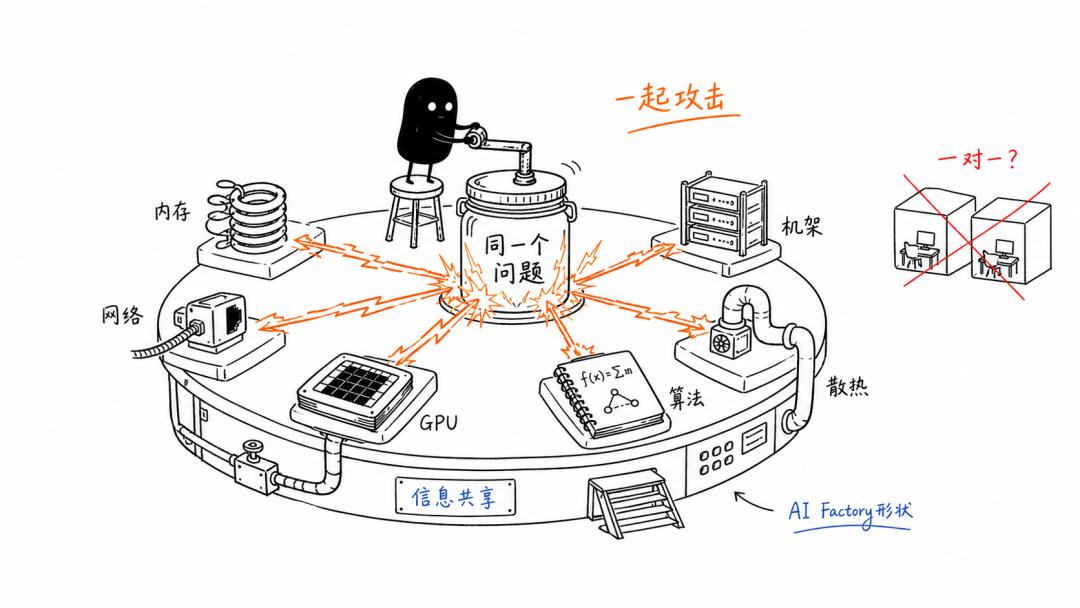

在英伟达,这60个工程负责人——内存、CPU、光互联、GPU、算法、芯片设计、网络、机架——坐在同一个会议室里。黄仁勋抛出一个问题:今年我们做不做下一代NVLink?所有人立刻同时开始攻击这个问题,从各自的角度发现彼此的盲点。

这套机制的核心不是平等,是信息共享。当算法工程师能直接告诉网络工程师“如果你能把延迟降到200纳秒以下,我可以重新设计整个MoE路由”,这种洞察永远不会出现在一个层级清晰的公司里。

这里有一个管理学上的反共识:传统管理追求清晰分工,Co-Design组织追求高质量碰撞。前者的KPI是“每个部门做好自己的事”,后者的KPI是“整个系统做好同一件事”。如果Co-Design的问题被拆进不同部门的KPI,最后得到的一定是局部最优的灾难。

黄仁勋还说了一句更深的话:

“公司架构应该反映你要输出的产品和你所处的环境。”

这句话在管理学上是革命性的。我们大部分公司的组织架构,是根据“职能”设计的:研发部、销售部、市场部、财务部。但黄仁勋的逻辑反过来——英伟达的产品是AI Factory,所以公司本身的运作方式必须是一座AI Factory的形状

每个层级、每个团队、每个决策流程,都是为了让“从算法到电网”的十一层联合优化能够实时发生。

组织结构不应该是先验设计的,应该是被产品形态倒推出来的。如果你的产品是一颗芯片,你应该有一个芯片公司的组织;如果你的产品是一座AI Factory,你必须有一个AI Factory形状的组织。这就是为什么AMD、Intel、Broadcom很难真正“复制”英伟达——他们的组织还停留在芯片公司形态。

这一点甚至延伸到供应链。黄仁勋花了大量时间,亲自向HBM三大供应商(三星、海力士、美光)的CEO反复解释AI的未来需求曲线,三年前就说服他们大规模投资HBM——当时HBM还被视为“小众内存”。

他和台积电做了将近30年的生意,至今没有一份合同。靠的是黄仁勋说的那句话:“rough justice”——大致的公平。有时候我占便宜,有时候我吃亏,但整体上,关系是“incredible”的。

现在我们终于可以回答最关键的那个问题——

英伟达真正的护城河,不是Blackwell、不是CUDA,甚至不是黄仁勋本人。而是一种把整个公司当作单一优化函数来运行的能力。这种能力本身无法被收购、无法被招聘、无法被工业间谍偷走,因为它不是一个技术,是一种二十年时间长出来的组织肌肉。

英伟达不像一家芯片公司,更像一个产业操作系统。这种能力,长出了四条具体的护城河。

护城河的真正形状

第一条:CUDA不是开发者锁定,是一张输电网

大部分人对CUDA的理解停留在“迁移成本”上:你的代码写在CUDA上,换到AMD的ROCm就要重写,所以开发者迁不走。

这个理解是对的,但很浅。

需要先澄清一件事:CUDA不是开源,而是一个由英伟达控制节奏、却向开发者充分开放能力的平台

CUDA真正的价值,是一张把硬件创新输送到全产业的输电网

英伟达每推出一项新硬件能力——Tensor Core、FP8、FP4、NVFP4、Transformer Engine、新内存层次——这些能力会在6到12个月内,通过cuDNN、TensorRT、TensorRT-LLM、NCCL、Dynamo这些库,自动传导到PyTorch、Hugging Face、vLLM、SGLang整个开发者生态。也就是说,硬件创新会自动变成下游应用吞吐

对ASIC公司来说,这条路是断的。AMD的MI300X在硬件规格上已经能匹敌H100,某些维度甚至更强。但SemiAnalysis在2024年底的独立benchmark里发现了一个残酷事实:AMD的“out-of-the-box training experience几乎是不可能的”——硬件可用,软件不可用。

没有这张输电网,硬件创新会卡在硅片上;有了这张输电网,硬件创新才会变成应用吞吐。AMD每次硬件追赶,都要重新爬一遍这条软件传导链——而这条链需要十年时间。

CUDA最厉害的地方不是难以替代,而是英伟达每发布一项硬件创新,CUDA生态会自动把这项创新变成客户的真实ROI。

第二条:Mellanox把“网络”变成“计算”

2019年3月,英伟达宣布以69亿美元收购Mellanox。当时市场的反应是平淡的——“英伟达买了一家HPC网络公司,嗯,挺合理”。

七年后回头看,这是科技史上最伟大的并购之一。

为什么?因为大模型训练和推理根本不是单GPU问题,是成千上万GPU同步通信的问题。没有高速低延迟互联,多花十倍的钱买GPU只会换来五倍的真实算力——因为利用率会掉下去。

Mellanox让英伟达可以把GPU、CPU、NIC、交换机、InfiniBand、Ethernet、NVLink、NVSwitch放进同一个计算拓扑里联合设计。这件事的财务后果是惊人的——英伟达FY2026(时间范围是2025.02.01至2026.01.31)的网络业务营收318亿美元,Q4单季度网络营收同比增长263%。

在大模型时代,决定一个GPU集群价值的不是GPU本身,是把GPU串起来的那些铜线和交换机。一颗GPU的算力是确定的,但一万颗GPU能不能跑出一万倍算力,取决于网络。

第三条:供应链不是被服务的对象,是被塑造的信念

普通公司的供应链是“成本控制”。英伟达的供应链是“产品的一部分,并且是被主动塑造的信念”。

先说“产品的一部分”:GB200 NVL72机架的密度太高,导致一件事情:它无法在数据中心组装。每台机架两到三吨重,里面装着一千多颗核心芯片,必须在供应链端整装完成,然后整体运输到客户机房。

让这件事的尺度更具体一点:英伟达在2026年3月GTC发布的下一代Vera Rubin Pod,涉及7种芯片类型、5种专用机架类型、40个机架、超过1100个Rubin GPU、60 Exaflops算力、10 PB/s scale bandwidth;单个NVL72机架就有130万个组件、1300颗芯片、约4000磅重量(接近2吨)。黄仁勋称之为“世界上制造过的最复杂的计算机”。

这件事说出来很轻描淡写,做起来需要整个上下游一起重新设计制造流程、测试流程、运输流程、机房接入流程。机架内部密布着盲插的液冷管线和海量铜线背板,根本无法在客户现场拼装,只能在富士康、广达这样的供应链伙伴端整装出厂。

但更深的一层是“主动塑造信念”。

黄仁勋三年前就花了大量时间,亲自向HBM三大供应商的CEO反复“科普”AI的未来需求曲线。当时HBM还是边缘产品,整个DRAM行业的主力是DDR服务器内存。黄仁勋告诉他们:未来三年,HBM会变成主流。他们信了,投了。

这就是为什么GTC每年都那么长、那么“教育性”。黄仁勋自己在Lex访谈里说,他的keynote经常被批评像在上课——因为它就是在上课。他需要让上游看到下游需求,让下游看到上游能力,让开发者看到路线图,让资本市场看到未来。

GTC不是一场产品发布会,是一个产业协调机制。英伟达真正在做的事情,是让整个产业链同步相信同一个未来,然后协调所有人按这个未来去投资。这件事即使一家芯片公司能造出和Blackwell一样强的GPU,也复制不了——因为他没有用三年时间提前说服全球供应商的能力。

第四条:迭代节奏即护城河

竞争对手以为追上一代芯片就能赢,但英伟达每年更新一代。

Hopper(2022)→ Blackwell(2024)→ Blackwell Ultra(2025)→ Rubin(2026)→ Rubin Ultra(2027)→ Feynman(2028)。

黄仁勋在播客里讲过一句让所有ASIC公司心寒的话:

“去找另一个ASIC团队,问问他们能不能做到这件事——你可以指望我们每年都在这里。你的token成本将每年降低一个数量级。这一点你可以拿到银行去抵押。”

为什么这件事是护城河?因为客户的资本开支决策周期是5到10年。如果你告诉一个超大规模客户“我的ASIC今年比英伟达便宜30%”,他会立刻问你:“那明年呢?后年呢?”

英伟达的每年一代节奏,让“今年便宜”这件事变得毫无意义——因为明年英伟达就会推出一个比你便宜不是30%、是10倍的下一代。

在芯片产业,迭代速度本身就是定价权。客户不是为今天的英伟达付钱,是为明年、后年、大后年的英伟达付钱。只要英伟达的节奏不停,竞争对手永远在追"已经过时的英伟达"。

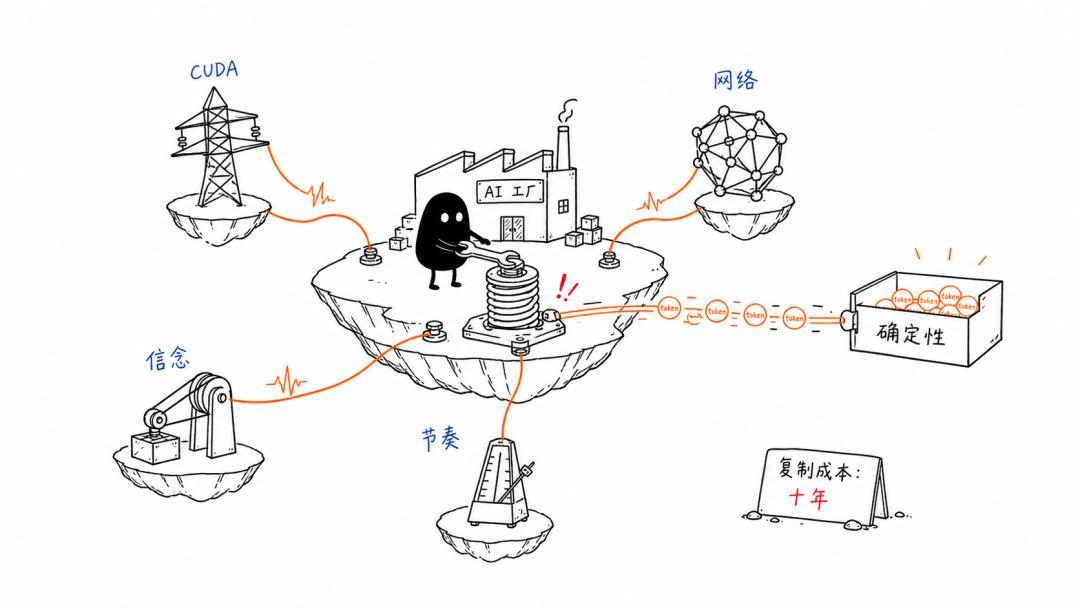

四条护城河叠加起来,复制英伟达的真正成本不是一颗芯片的研发,是十年时间

在一个高度不确定的产业里,英伟达卖给客户的不是产品,是确定性。每年一代的节奏、五年路线图的清晰、供应链对未来的共同信念——这是只有一家把整个产业链都协调好的公司才能交付的商品。

ASIC的"适应性陷阱"

到现在为止,我们一直在解释英伟达为什么强。但市场上最尖锐的反方观点是:自研ASIC会颠覆英伟达

Google有TPU,Amazon有Trainium,Meta有MTIA,Anthropic刚和Amazon签了5GW的Trainium合同。OpenAI据说在和Broadcom合作做自研芯片。每一家超大规模客户都在“去英伟达化”。

这难道不是英伟达的末日吗?

先把话说清楚:这并不是说ASIC没有价值。对于稳定、封闭、规模足够大的内部workload——比如Google搜索排序、Meta的推荐系统、Amazon某些固定的推理任务——ASIC当然可能更便宜、更高效。问题在于,AI workload的变化速度太快,而且外部生态需要跨云、跨模型、跨框架的灵活性。在这两个条件下,ASIC的优势会被结构性地削弱。

黄仁勋在Dwarkesh的访谈里直接回应了这个问题。他把Anthropic描述为TPU与Trainium增长中的特殊变量——意思是,这两条ASIC路线的近年增长,很大程度上是被Anthropic这一个客户带起来的。这种说法当然带有竞争立场,但它提示了ASIC路线的一个硬约束:愿意长期、大规模绑定某一条ASIC路线的客户,其实并不多

但他没说出来的、更深的那一层是:ASIC有一个结构性的陷阱,叫适应性风险

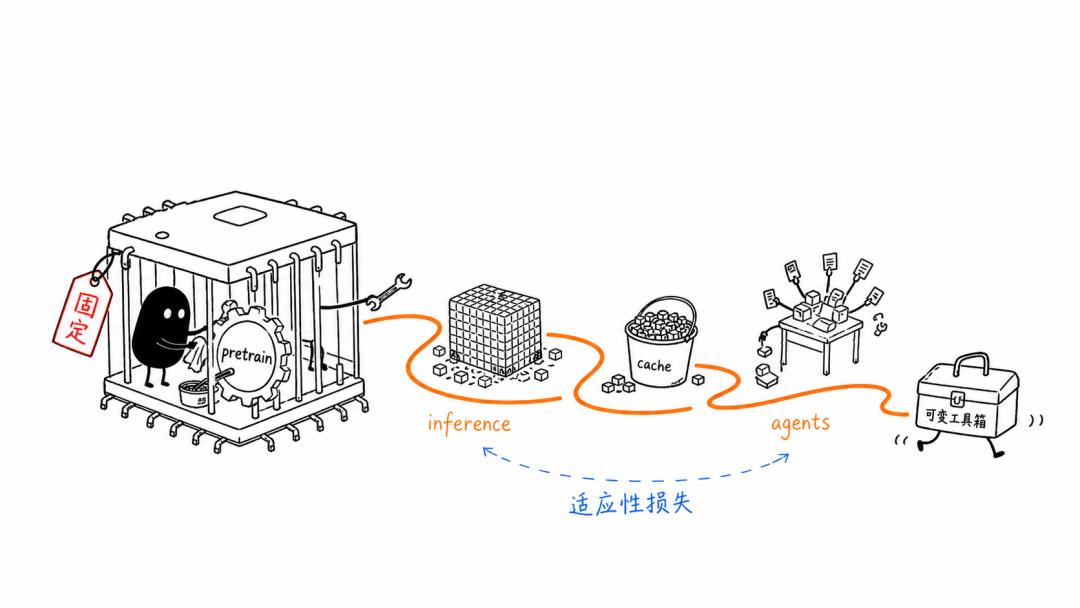

让我们看看AI workload在过去四年里是怎么演化的:

  • 2022年

主战场是预训练 ,需要的是大量稠密矩阵乘法

  • 2024年

主战场切换到推理 , 预填充阶段 和解码阶段 的特性完全不同,需要的是高带宽内存和 KV-cache 管理

  • 2026年

主战场再次切换到A gentic Workflow—— 长期记忆、工作记忆、工具调用、 CPU 低延迟、 GPU fabric 全部都要

黄仁勋自己在斯坦福把这条曲线讲得很清楚:

"Hopper是为预训练设计的。Grace Blackwell的NVLink72是为推理和解码设计的。Vera Rubin是为智能体设计的。"

每一代英伟达架构都是为当时主流的workload做Co-Design。但这件事对ASIC公司是一个致命问题——你越是为某一代workload做ASIC,下一代workload到来时你越被困住。

更狠的一组数字:黄仁勋在All-in podcast里说,从生成式AI到推理型AI所需的算力大约增加了100倍;从推理型AI到agentic AI所需的算力又增加了100倍。两年时间里,单位任务的算力需求增长了10000倍

如果你是一家ASIC公司,在2022年看着GPT-3的workload做了一颗优化得无比精致的预训练专用芯片,2026年你会发现:你的客户的workload已经变成“一个agent调用十个子agent,每个子agent调用五个工具”的复杂调度问题。你那颗为稠密矩阵乘法优化到极致的芯片,用都用不上

这意味着,“便宜的ASIC”在两年的workload迭代周期里,可能比“贵的GPU”贵得多——因为它不能跑下一代任务。固定功能芯片的真正成本,不在硅片,在适应性损失。

那为什么Google TPU和AWS Trainium看起来还活得不错?

因为它们只为内部使用。Google TPU只在Google Cloud内可用,AWS Trainium只在AWS内可用——市场上没有第三方流动性。一个外部AI创业公司要选基础设施,他不会选只能在AWS用的Trainium,因为他可能下一秒就要在GCP上跑同样的模型。

这是Anthropic之所以特殊的原因——它愿意把自己绑定在某个云厂商上,作为交换拿到几十亿美元的算力投资。但这种特殊条件不可复制:因为,全世界没有第二个Anthropic

所以,ASIC公司在做的是“押注一种workload”;英伟达在做的是“押注workload会一直变”——前者是赌博,后者是制度

中国的两难,与第二条Co-Design路径

讲完英伟达的胜利,作为一个中国的AI风险投资人,最重要的问题不是“英伟达赢了什么”,而是——在英伟达定义了Co-Design之后,中国应该怎么办?

中国面对的是两面夹击。一面是出口管制——最先进的Blackwell、Rubin进不来,连阉割版的H800、H20都有进一步收紧的可能。另一面是DeepSeek的胜利——一家中国公司用受限的硬件,通过算法-硬件协同设计(MLA、MoE、FP8 mixed-precision、DeepSeek Sparse Attention),把单token推理成本压低了25倍到50倍。

黄仁勋在Dwarkesh的访谈里说过几句让中国人应该认真听的话:中国有50%的世界AI研究员、有大量能源、有华为,还有过去几年AI算法进步的主要贡献者。他甚至直接说:

"DeepSeek在华为上首发的那一天,将是我们国家的可怕结果。"

黄仁勋最怕的不是中国造出“中国版英伟达”——他知道那几乎不可能。他怕的是中国走出一条“绕开英伟达”的路:用算法的极致优化,弥补硬件的代际差距。这条路一旦走通,会改变AI产业的基本估值逻辑。

那么中国应该怎么做?

第一个不要做的事,是机械模仿英伟达的全栈Co-Design。CUDA二十年、Mellanox三十年、台积电三十年的供应链关系——这些东西不能通过堆人头和堆资本追上。

第二个不要做的事,是把希望全部押在国产GPU“对标Blackwell”上。当英伟达把工作负载从预训练推到Agentic推到下一个还没出现的范式,固定时点的“对标”本身就是错的——你对标的对象在加速跑。

那真正值得投的方向,我列四条:

第一,算法-硬件协同设计能力——DeepSeek模式的复制和升级。在受限硬件上用算法创新创造系统级优势。

第二,工程效率层——把已有硬件压榨到极致的中间件、推理框架、调度系统。这是中国工程师传统上最擅长的事。

第三,应用层的垂直Co-Design——把AI能力深度嵌入特定行业workflow的公司。行业Know-how是英伟达难以渗透的领域。

第四,算力网络与共享层——在受限算力总量下,做调度、复用、降本的中间层。

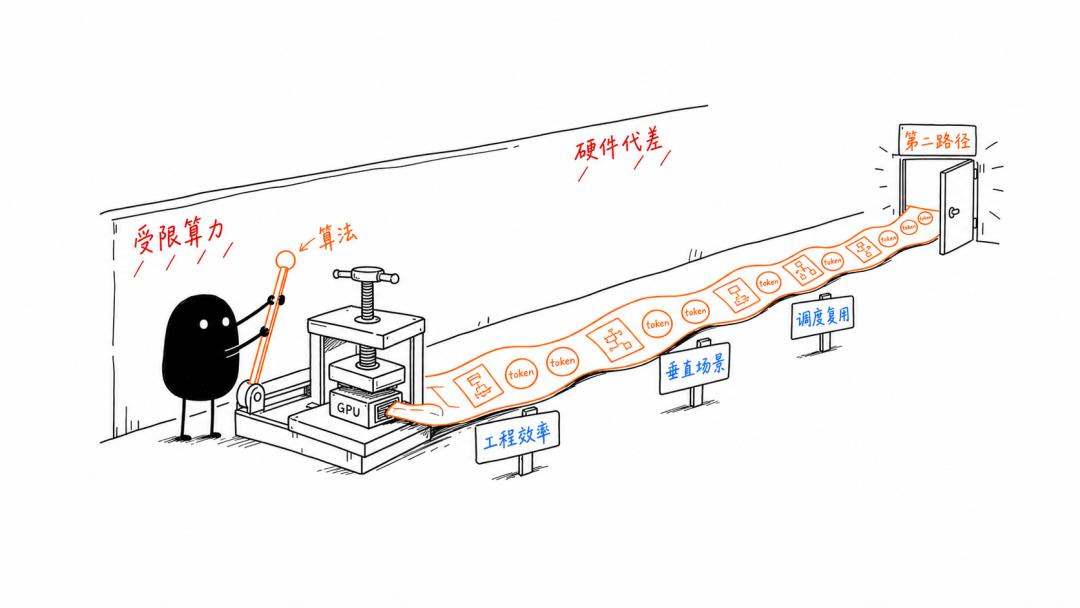

这种“约束条件下的Co-Design”在历史上不是没有先例。日本汽车工业之所以在1970年代崛起,恰恰是因为石油危机和资源受限——他们被逼着发明了精益生产、丰田模式、JIT——约束创造了发明。

出口管制首先是约束,但约束会改变工程优先级。在算力充裕条件下没人会研究怎么用一张卡跑两张卡的事;在算力受限条件下,这变成了必须研究的问题。在某些层面,它可能逼出不同类型的算法-系统协同能力——而这种能力一旦被研发出来,反过来在算力充裕的市场上也是一种降维优势。

英伟达证明了Co-Design在算力充裕条件下的极致。DeepSeek正在证明Co-Design在算力受限条件下的极致。中国的机会不在英伟达的延长线上,在DeepSeek的延长线上。

结尾:被低估了四十年的范式

写到这里,我们可以回到开篇那个反问了。

为什么500亿美元的工厂可能比300亿美元的工厂更便宜?

因为我们一直在用错的维度衡量它。

英伟达的故事,表面上是一家芯片公司的逆袭。但更深一层,它是计算工业的一次范式迁移。

第一次迁移,是通用计算把硬件细节隐藏起来,让软件工业爆发。第二次迁移,是云计算把服务器抽象成资源,让互联网工业爆发。第三次迁移,是AI工厂把电力、芯片、网络、软件和模型组织成token生产线,让智能工业爆发。

Co-Design的意义,就在第三次迁移里。

它不是让某个程序跑快一点。它是把过去被分割在不同公司、不同部门、不同学科里的变量,重新放回同一个优化问题里。

1980年Stanford的John Hennessy可能不会想到,他在写MIPS架构手册时提出的一个学术思想,会在四十六年后变成一家5万亿美元的市值,会重新定义一个时代的计算工业。

但他可能想到了一件事:在物理极限到来时,反对孤岛式分工的人会赢。

这条规律,过去四十年没有变过。未来四十年,大概率也不会变。

而对中国AI产业来说,这意味着一个更尖锐的问题:在英伟达定义了“全栈Co-Design”之后,我们的Co-Design路径,应该在哪一层、用什么资源、以什么节奏被设计出来?

这个问题,比“如何复制英伟达”重要一万倍。
