治精微推出耐±65V高精度差动放大器
ZJA3676是固定增益为1、最高供电电压36 V的差动放大器。其共模输入范围可双向超过电源轨1倍仍可正常工作，且芯片提供了相对于负电源轨±65 V的输入保护。它拥有极高共模抑制比（CMRR）、高增益精度、极低输入失调电压及低功耗等优点，可广泛用于工业控制、锂电池化成及分容、电流电压检测等领域。关键指标均填补国内空白，达到国际领先水平。它和业界标准产品管脚对管脚兼容，性能取得大幅提升，是客户升级、替代的优良选择。

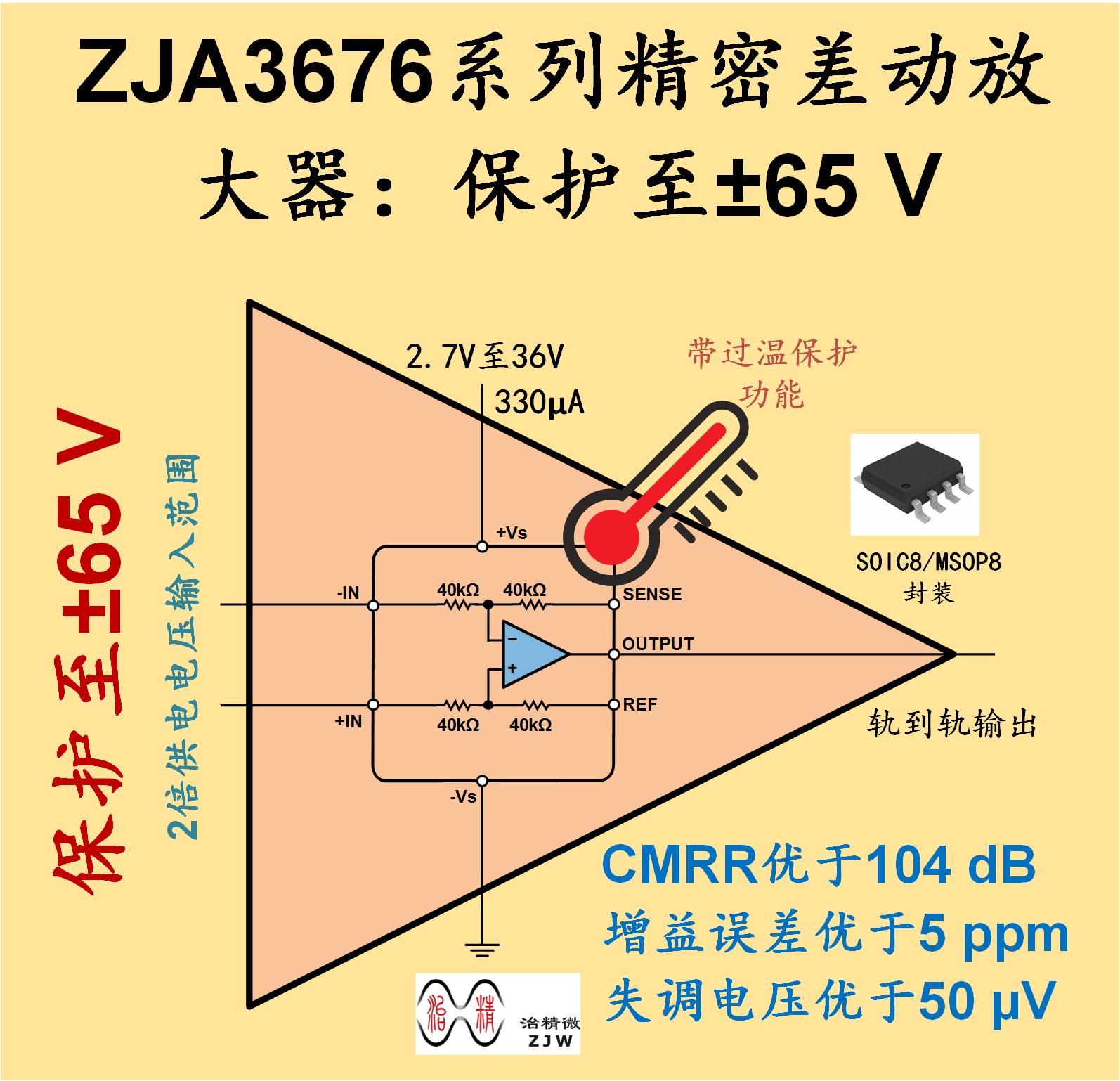

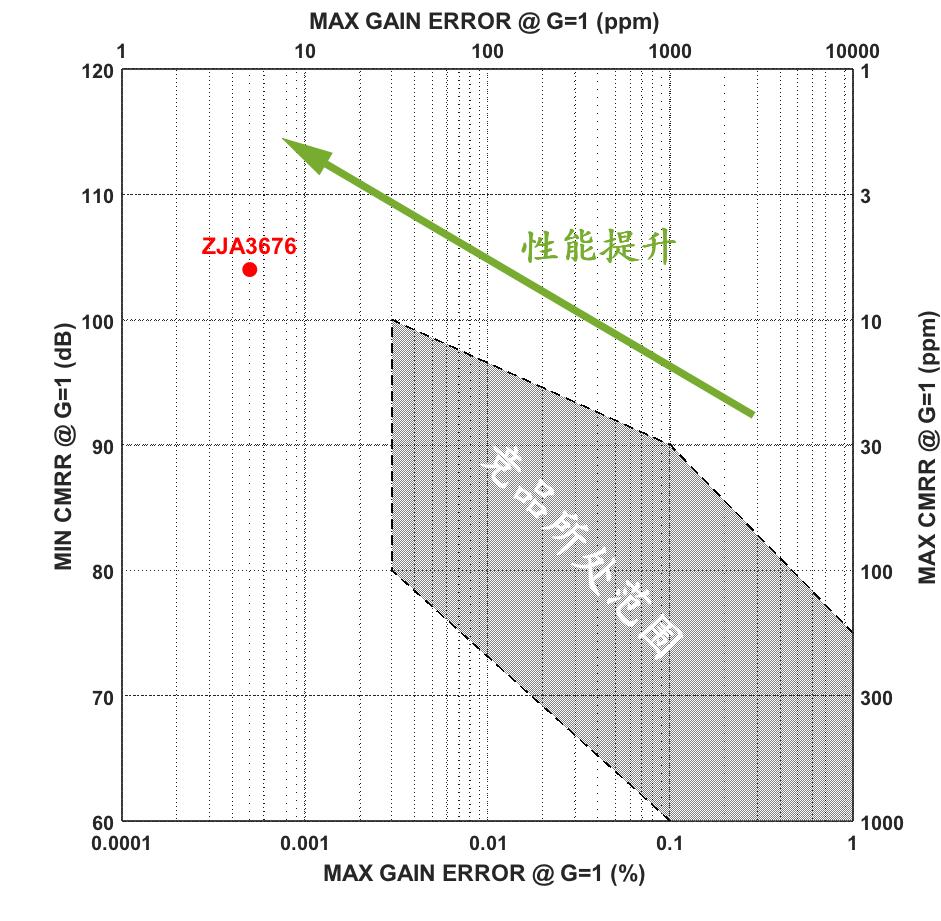

图一：ZJA3676是业界最高共模抑制比和增益精度的差动放大器

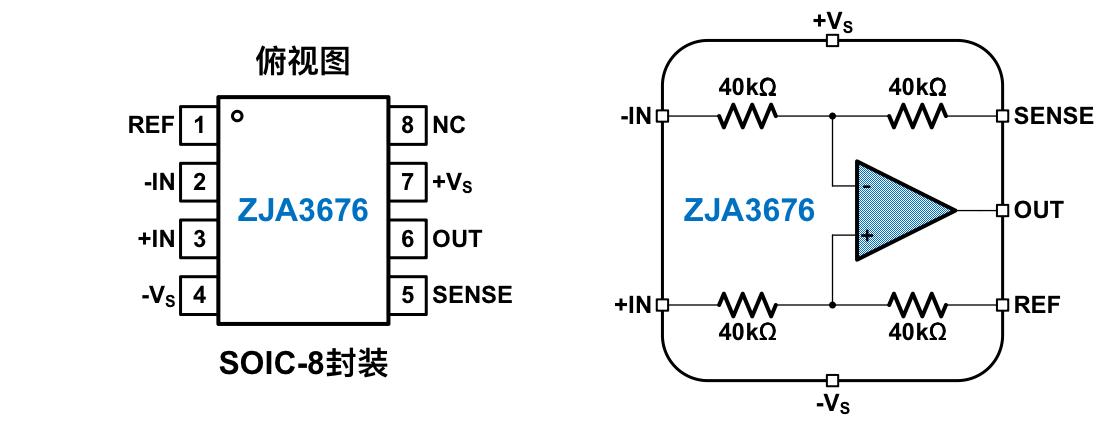

图二：ZJA3676内部结构，其管脚排列与业界标准完全兼容
如图二所示，差动放大器集成了四个精密电阻和一个精密运算放大器，可以精确地实现高输入共模电压情形下，差分信号转单端或者全差分信号传输的功能，因其简单易用，自问世以来受到用户的广泛欢迎。作为差动放大器关键指标的输入共模电压工作范围，一般要求允许双向超过其两个电源轨。ZJA3676经过精心设计，可以在掉电及上电的情况下达到相对于负电源轨道±65 V的输入保护，且与供电电压没有关系，这使其可以轻松适用于12 V, 24 V及48 V电源的系统中做信号传输或者电信号测量，实现高可靠性的系统设计。
类似于仪表放大器，差动放大器的另外一个关键指标是CMRR，ZJA3676在超轨输入共模范围内，常温下保证优于104 dB，是最接近的国际竞品的8倍。CMRR在拓展工业温度范围内（-40 °C到125 °C）保证优于94 dB。应当注意到通常国际竞品额定温度范围仅为-40 °C到85 °C。
ZJA3676失调电压（Vos）室温下保证优于50 µV，在拓展工业温度范围内保证优于1.5 µV/°C。增益误差室温下保证优于0.0005%（百万分之五）, 在拓展工业温度范围内保证优于0.05 ppm/°C。它们均数倍（增益误差40倍，增益温漂20倍，失调电压4倍）优于最接近的国际竞品。故此ZJA3676用于精确电压测量和构建高精度电流源时，既保证了更高的精度又占用很小面积。

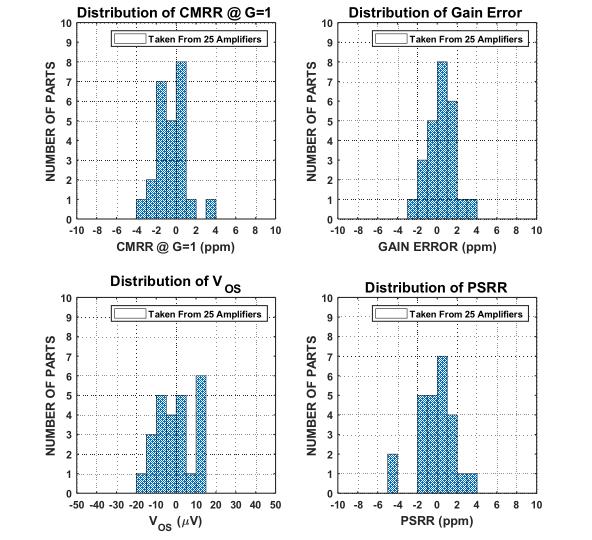

图三：ZJA3676关键指标实测分布图
ZJA3676供电电压为2.7 V到36 V，供电电流330 µA，带宽为550 kHz，能够满足不同客户的需求。

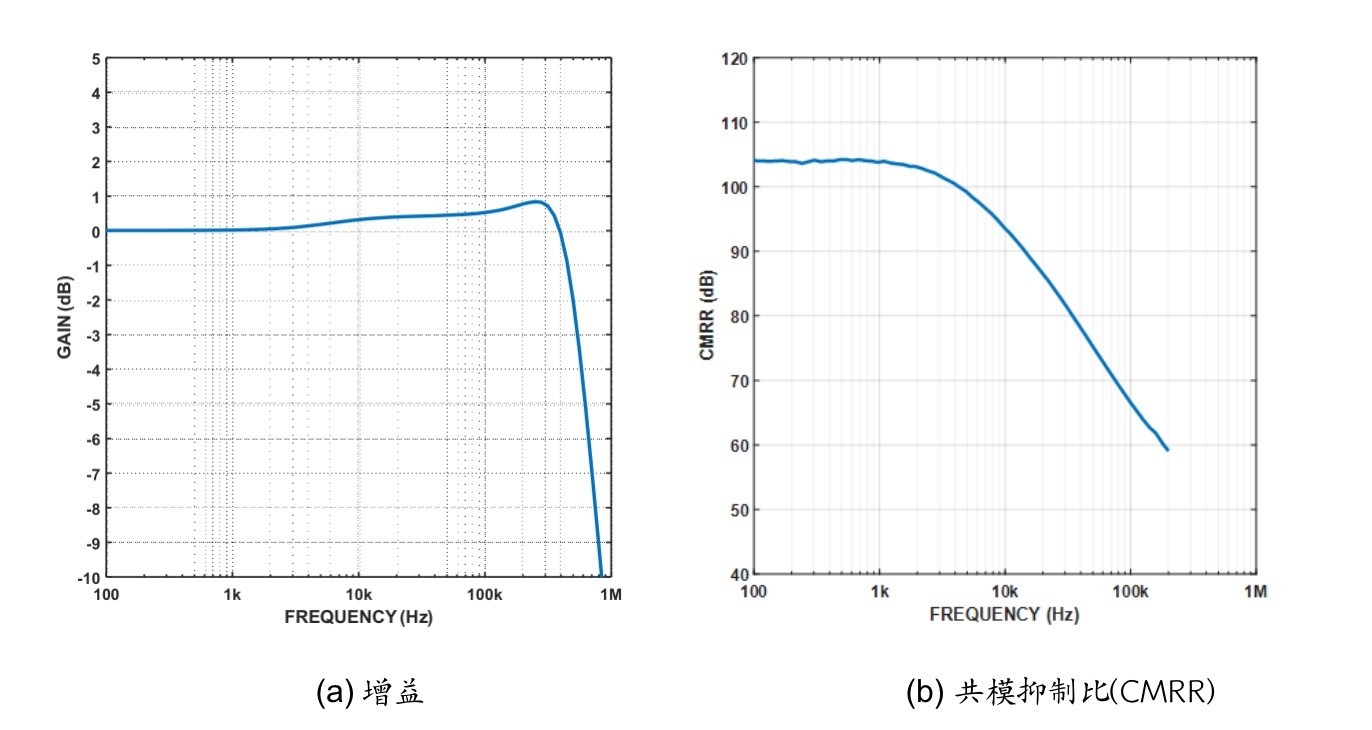

图四：ZJA3676频率特性
与现有高压精密差动放大器不同，ZJA3676还提供了片上过温保护功能，以应对可能的恶劣工作环境或突发状况。当芯片结温达到150°C时，自动触发过温保护，芯片进入关断模式，电源电流大幅度降低，运放的输入输出管脚呈高阻状态。当结温降到130 °C时，芯片重新启动，进入正常工作状态。这样可以有效减少因过热引起的永久性损伤。

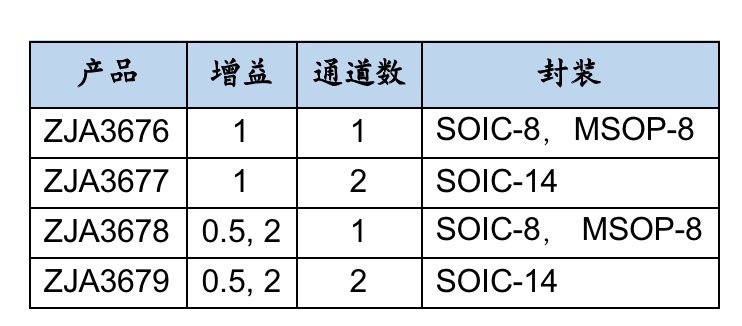

表一：ZJA3676系列产品列表
ZJA3676的主要特点包括：
共模输入电压范围宽且保护电压达±65 V：
ZJA3676共模输入正常工作范围包括，下至低于负电源轨1倍电源幅值，上至超过正电源轨1倍电源幅值。在掉电和上电的情况下均提供对于输入至负电源轨±65 V的保护，而与供电电压没有关系，使用方便。
在宽输入范围、宽温度范围内实现高精度：
ZJA3676常温下CMRR保证优于104 dB，增益误差保证优于0.0005 %，失调电压保证优于50 µV。-40 °C到125 °C范围内，CMRR保证优于94 dB，增益温漂保证优于0.05 ppm/°C，失调电压温漂保证优于1.5 µV/°C。这些指标均为业界最佳。
高可靠性：
ZJA3676拥有过温自保护功能，有效提高了芯片的鲁棒性。整个系列产品均采用符合1级湿度等级（MSL-1）的封装，且经过工业标准的可靠性测试。已通过严格ESD测试：2 kV人体模型（HBM）及1 kV带电器件模型（CDM）。
继续完善治精微的高端信号链产品路线，ZJA3676系列产品与36V供电精密运放ZJA3000及精密仪表放大器ZJA3600、ZJA3620均为高性能放大器，非常适合精密信号调理应用。它们和已发布的ZJC2000（18位 400 kSPS高精度ADC）系列产品，ZJC2100（8输入通道18位 400 kSPS高精度ADC）系列产品，ZJC2541/2（18位高精度1 MSPS DAC）系列产品及精密电压基准源ZJR1000（最高供电电压15V，最大温度系数5 ppm/°C），ZJR1001/2、ZJR1003（最高供电电压5.5 V，最大温度系数5 ppm/°C）配合，将更好地满足高精度信号处理系统的需求。治精微是全球业界少有的可提供高性能、完整精密信号链芯片解决方案的供应商。
