俄罗斯宣布造出130nm光刻机，绕过ASML，这是另起炉灶走新路

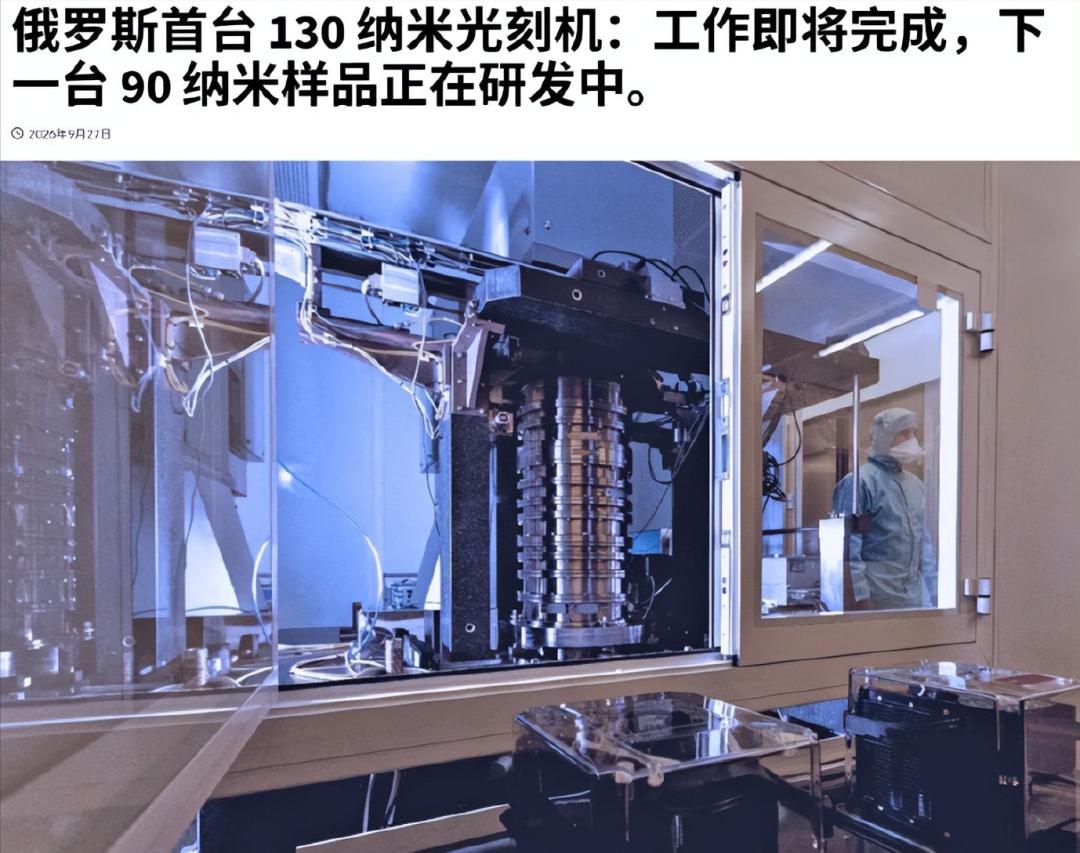

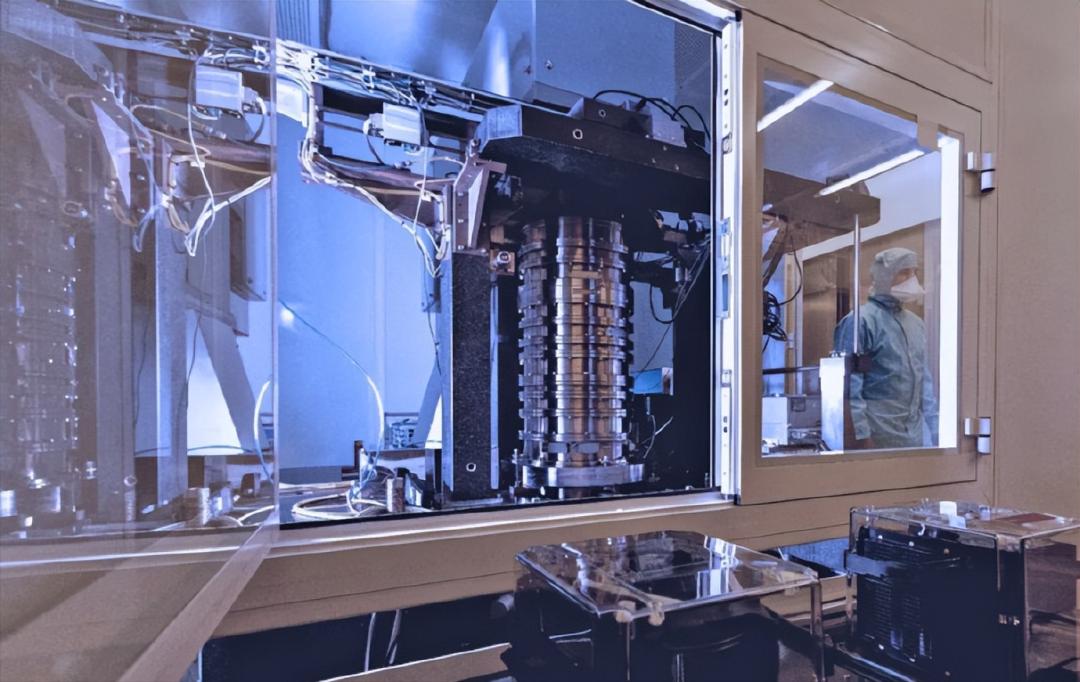

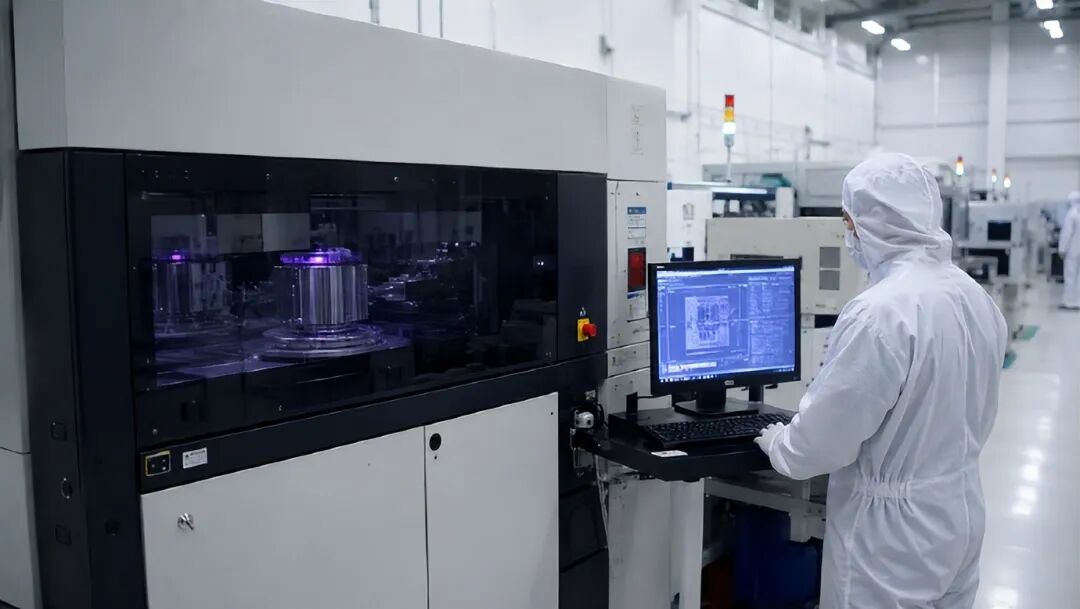

2026年9月，俄罗斯第一副总理曼图罗夫在微电子论坛上宣布了一件事：俄罗斯和白俄罗斯联合研制的130纳米光刻机样机已经造出来了，国产准分子激光器完成试验，整机验收今年秋天启动，年底结束。

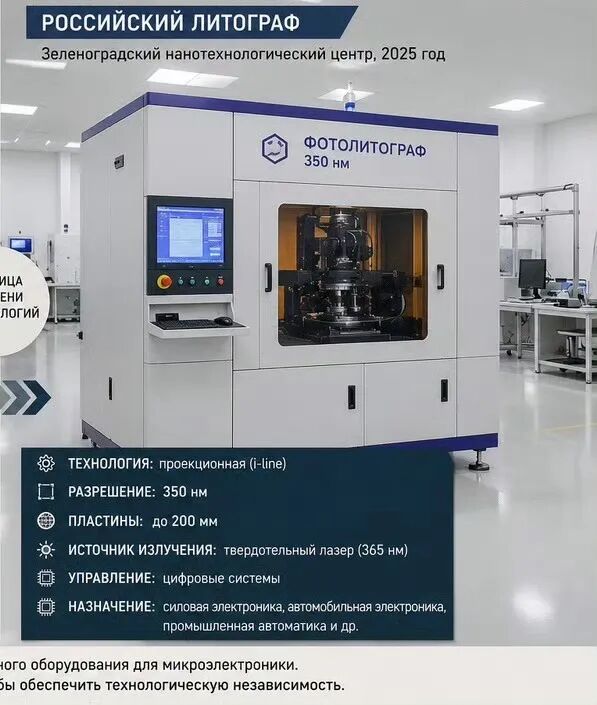

此前俄方已 推出 350 纳米光刻机设备，短短数月就推出130纳米样机，堪称该国半导体设备领域的一项重大突破，也令中方不由得大吃一惊！

这台机器可以用来干嘛？

光刻机如果按分辨率分档：最上面是EUV（13.5纳米光源），做7纳米以下最先进逻辑芯片。

中间是DUV（248纳米KrF或193纳米ArF光源），做28纳米到90纳米；再往下是i-line（365纳米汞灯）和深紫外宽幅曝光，做成熟制程和功率器件。

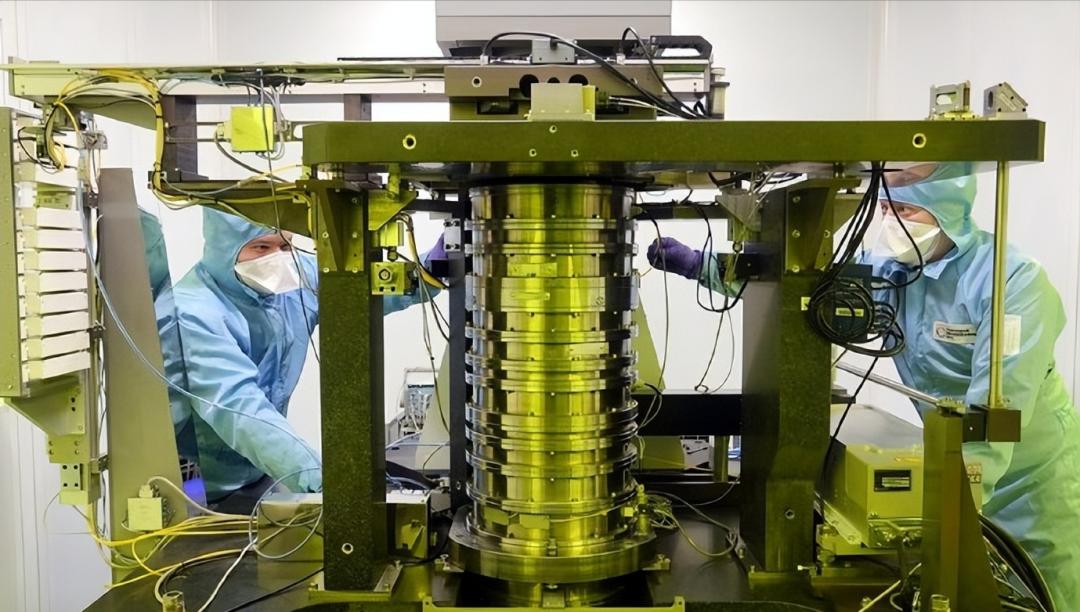

俄罗斯这台130纳米机器，用的是248纳米KrF准分子激光器。它做出来的芯片线宽130纳米，今天看是成熟得不能再成熟的工艺——2002年英特尔奔腾4就是这个制程。

但130纳米在今天不是没用：汽车电子、工业控制、传感器、功率器件、军工芯片，这些领域对制程要求不高，对可靠性和供货稳定性要求极高。

俄罗斯不是要造手机芯片。它是要造导弹里的陀螺仪芯片、苏-57上的航电芯片、S-400里的控制芯片——这些东西130纳米完全够用，而且西方断供之后它自己必须能造。

曼图罗夫在讲话里反复强调一个词：准分子激光器——这是光刻机的心脏。光刻机做出来的线宽极限，一半由镜头组决定，一半由光源波长决定。

248纳米KrF准分子激光器，全球此前只有三家能稳定量产：美国Cymer（后来被ASML收购）、日本Gigaphoton（小松系）、以及德国Trumpf的特种版本。

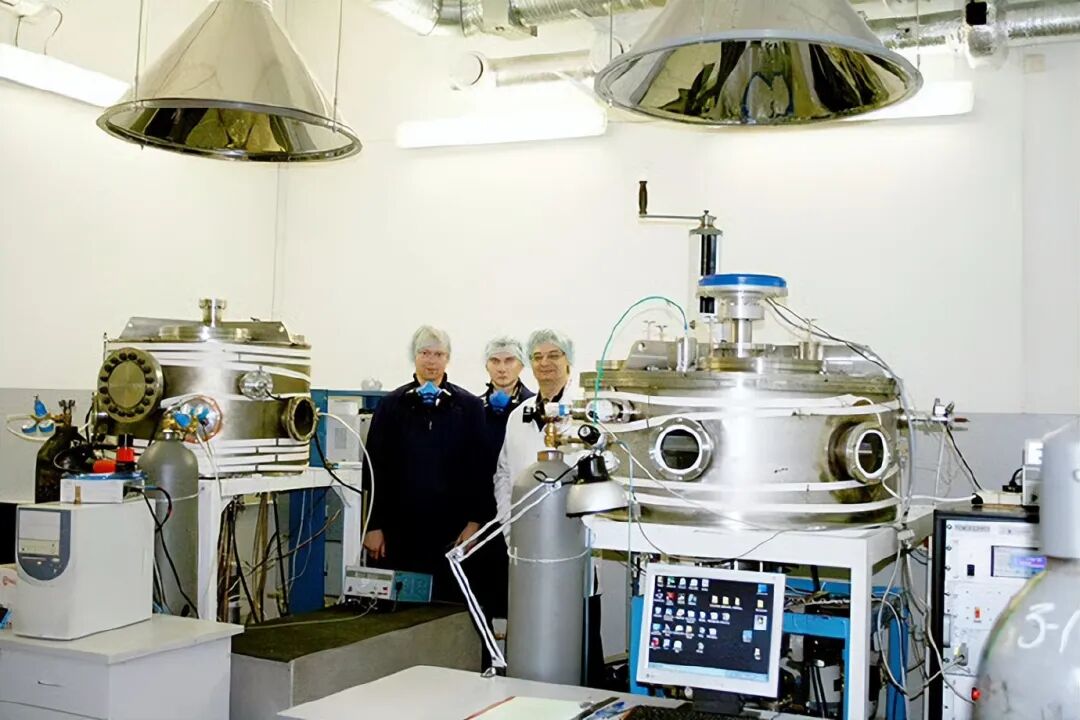

俄罗斯科学院列别捷夫物理研究所从苏联时代就搞准分子激光研究，底子一直在，但工程化、量产化是另一回事——实验室里点亮一束激光，和给光刻机装一颗连续工作几万小时不出故障的光源，中间隔着十万个工程师。

这台机器真正的技术含金量，就在于"俄罗斯把准分子激光器从实验室搬到了产线"。这颗灯过去是被卡脖子卡得最死的东西——DUV整机哪怕买得到，光源坏了你还是得找美国日本人修。

俄罗斯能搞出来光刻机，不是突然

苏联解体后三十年，俄罗斯微电子工业是一条持续下行的曲线。工厂设备老化、工程师流失到以色列和德国、 fab 主力制程停在65纳米，比美国落后约15年。

2014年克里米亚之后第一轮制裁，俄罗斯还能从荷兰买二手DUV；2022年之后第二轮制裁，ASML连备件和维保都停了，台积电把俄罗斯设计公司的代工订单全部砍掉，Synopsys和Cadence把EDA软件授权一断，俄罗斯芯片设计企业连原理图都画不出来。

外界的第一反应是：俄罗斯微电子产业完蛋了。

但俄罗斯的反应是，那把断掉的每一环，一个一个自己补。

这里面有个被忽略的关键角色——白俄罗斯。苏联时期，明斯克是光学工业的重镇，明斯克光电子制造厂（Planar）做过大量光刻设备和掩膜版。

苏联一解体，白俄罗斯这摊子跟着衰落，但工程队伍和技术档案还在。

俄罗斯出材料和钱，白俄罗斯出光学工程团队，两边凑起来，等于把苏联时期分散在两个加盟共和国的光刻机家底重新拼在了一起。

路线图里，最关键的是2036年那一步

俄罗斯科学院公布的路线图：2026年推65到40纳米机型，2032年完成28纳米，2036年搞出10纳米以下的EUV。

前两档不意外。28纳米用193纳米ArF浸没式DUV配合多重曝光就能做，真正意外的是EUV那一步。

ASML的EUV用的是13.5纳米光源，产生方式是用激光打锡液滴，把锡打成等离子体发光，整套系统叫LPP（激光产生等离子体）。

这个路线ASML走了二十年，烧了上百亿欧元，良率和寿命至今还在磨。

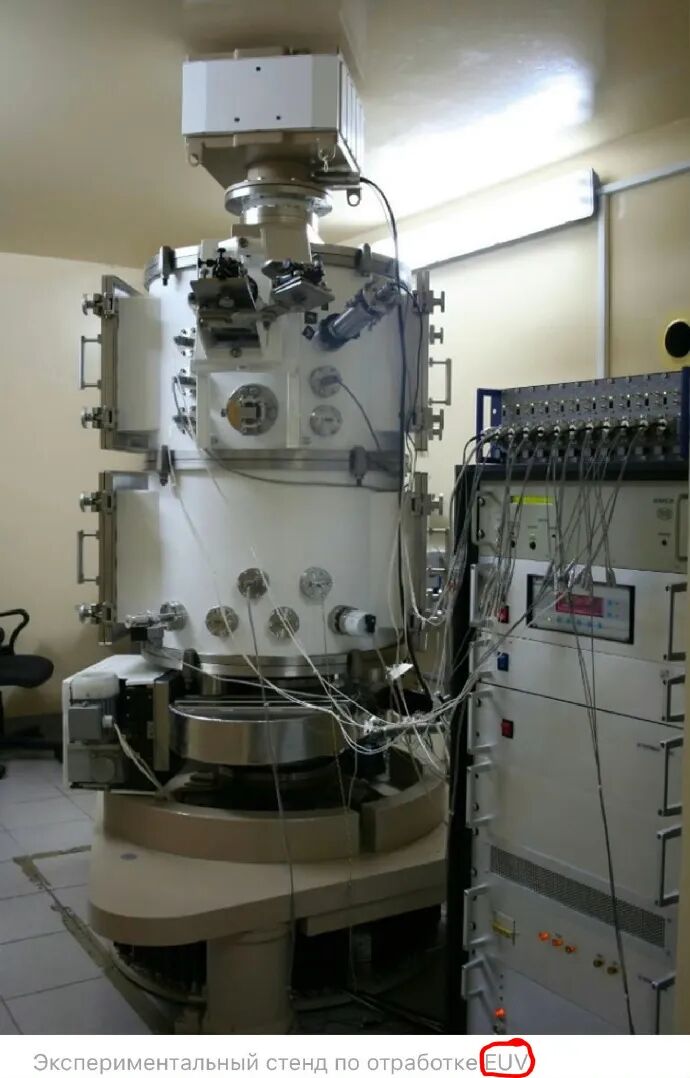

俄罗斯路线图写的是：用11.2纳米激光源，用氙气激光器替代锡液滴。

这是另一条技术路线。氙气准分子激光器做EUV光源，实验室里跑通过，但没人工程化量产过。

原因在于，转换效率极低，灯泡寿命短，功率上不去。俄罗斯选这条路，不是因为它比锡液滴好，是因为它在准分子激光这个方向有苏联底子，而锡液滴LPP这条路从一开始就被ASML和Cy尔锁死了几千项专利。

走自己的路，虽然难，但专利是自己的。

真正的瓶颈不在光刻机

曼图罗夫说2032年28纳米、2036年10纳米。熟悉半导体产业链的人都知道，光刻机只是整条链上最显眼的那一环。

一台光刻机搬进化工厂，要转起来，背后还需要：光刻胶（日本JSR、东京应化垄断）、高纯石英玻璃、掩膜版、CMP抛光液、特种气体、EDA软件、工艺工程师。

俄罗斯说过去三年掌握了60种关键材料，2029年再上60种，但最麻烦的是EDA软件这一关——Synopsys和Cadence垄断了全球数字芯片设计工具，开源的KLayout和Magic在模拟和先进节点上根本顶不上。

俄罗斯现在走的是自研EDA这条路，2024年出了个原型，但离能用还差得远。

另一个短板是人才。苏联培养的那批光学和激光工程师，现在平均年龄已经超过60岁。年轻人学微电子的，毕业第一反应是去莫斯科的Yandex或者跳槽去欧洲，留在工厂里的不多。

光刻机不是造出来就完了，要迭代、要维护、要修，人断了，机器就是一堆废铁。

这是另起炉灶走新路

130纳米这台机器，放在今天的全球半导体版图上，技术上不先进。但它证明了一件事——一个被制裁到极限的国家，从零开始重建光刻产业链，技术上是走得通的。

过去三十年，全球半导体产业先进制程只有ASML、台积电、三星、英特尔这几家能玩，其他国家想都不要想。

这个假设在EUV时代是对的。但俄罗斯这台130纳米机器提醒所有人：成熟制程和先进制程是两个世界。

130纳米不需要EUV，不需要193纳米浸没式，不需要最顶尖的镜头，需要的是把分散在材料、光源、光学、精密机械里的几百个小环节，一个一个从地上捡起来，拼在一起。

这件事中国做了十年，现在俄罗斯被逼着从头做。两边用的方法不一样，碰到的坎差不多：光源、镜头、工件台、光刻胶、掩膜版、EDA。

俄罗斯在准分子激光这个方向上的积累，苏联时代留下的列别捷夫研究所和约飞研究所，是真有底子的。它走的那条氙气11.2纳米的EUV路线，如果2036年真走通了，那是另一条不同的技术树——ASML用二十年和上千亿美元搭出来的那条路，不是人类唯一的路。

至于俄罗斯能不能真的走到28纳米、10纳米，那要看接下来十年它能不能同时把材料、人才、EDA这三关都补上。

但今天，它已经把最难的第一步迈出去了：那颗过去只有美国和日本能造的准分子激光灯，现在俄罗斯人自己能点亮了。

正如有业内人士指出，俄罗斯的进步对中国有参考价值。俄罗斯在准分子激光器、固体激光器、电子束光刻这些细分方向上积累了一些东西，跟白俄罗斯合作的模式也值得看看。

某种程度上，俄罗斯的进步令人鼓舞，这印证了在没有西方技术的前提下，单个国家是有可能做成光刻机的，这恐怕是集整个西方科技合力做成光刻机的ASML最焦虑的地方。
