AI推理专用infra商业潜力被验证，Etched估值飙到103亿美元
随着AI在真实工作流中的深度渗透，我们几年前的预测正在变成现实：AI推理的算力负载需求正远远超过AI训练的需求，AI推理正在成为AI基础设施领域最大的市场。
训练一款模型是相对集中的资本投入，而推理成本会随着用户数量、调用频率和模型输出长度持续增长。用户的每一次使用，都会带来真实的芯片计算，数据储存/传输和电力消耗。
2024年，Etched获得1.2亿美元的A轮融资，由Primary Venture Partners领投，Peter Thiel、GitHub首席执行官Thomas Dohmke等个人投资人参投。
它当时在打造一款基于ASIC，只针对Transformer模型推理负载的专用芯片Sohu，根据它公布的数据，搭载8块Sohu芯片的服务器，推理算力是同样数量H100芯片服务器的20倍。
此后， Etched在2025年底获得Stripe领投的5亿美元的B轮融资，估值上升到50亿美元，台积公司（TSMC）、Jane Street、Ribbit Capital，以及Andrej Karpathy、李飞飞和Peter Thiel等投资人共同参投。
2026年7月，它又获得由Sequoia Capital领投，a16z、Jane Street、Diffusion和SK Hynix参投的3亿美元C轮融资，这使它的估值飙升到103亿美元。
在背后支撑这个估值的，是Etched已经流片成功的A0芯片，正在构建的前沿推理集群和已经获得的10亿美元的客户合同。
Etched正在证明，绕开NVIDIA GPU和CUDA生态、围绕特定架构AI模型构建专用推理基础设施，开始从技术设想走向规模化商业验证。
当AI推理计算负载崛起，专用推理基础设施成为刚需
Etched由Gavin Uberti、Chris Zhu和Robert Wachen三位哈佛背景年轻创业者共同创立。Gavin是公司的技术核心，曾在OctoML和Xnor.ai从事AI编译器开发，并参与开发TVM的Cortex-M后端；Chris拥有数学和高性能计算研究背景；Robert负责商业化、融资和组织建设。
图片来源：Etched
此后，Etched围绕芯片架构、软件、机柜系统和量产搭建起完整的资深团队。前Cypress Semiconductor CTO Mark Ross担任公司CTO；参与NVIDIA V100、A100和H100架构设计的Saptadeep Pal负责ASIC与底层架构；曾在NVIDIA从零搭建HGX和DGX系统的Brian Loiler负责平台工程；曾建立Google TPU v1至v5软件团队的David Munday负责软件栈；拥有Apple和Google硬件量产经验的Wayne Cao则负责生产与供应链。
纵观计算机算力发展史，当某一类计算负载呈现出多变且不稳定的特征时，它通常处于技术生命周期早期阶段，人们会为它的通用性买单；但当某类计算负载规模呈指数级增长，且计算特征逐渐趋于稳定，那么通过专用化设计，便能大幅优化其单位经济模型。
这时，这类计算负载会逐渐向专为其量身定制的硬件迁移：先是定制化芯片，进而演变为围绕这些芯片构建的整套定制系统。
简而言之：一项计算负载越重要、其计算特征越稳定，为其量身打造专属硬件的商业逻辑就越容易成立。
图形任务的计算负载崛起（由3D游戏推动），催生了GPU（图形处理器），互联网崛起，催生了专用网络传输芯片，现在AI推理负载的需求也呈现指数化提升。
例如，据Google披露，其产品和API每月处理的token数量，从2024年5月的9.7万亿增长至2025年5月的480万亿，到2026年5月又超过3.2千万亿，两年增长超过300倍。
这种指数化的提升，背后离不开AI产品形态的变化。ChatGPT等产品，最初就是ChatBot，一问一答间，每次消耗的token数量在数千个。此后，OpenAI推出了更消耗Token的思考模型o1，产品也逐渐Agent化。由于Agent产品需要完成复杂任务，并调用多个工具，所以它一次任务消耗的Token数量相比ChatBot是指数级提升的。
到2026年，内置了Agent功能的ChatGPT周活用户超过9亿，Codex与新推出的ChatGPT Work合计用户快速增长到1000万。
推理的需求，也直接体现在了NVIDIA的收入上，NVIDIA数据中心业务季度收入从2023年初的36.2亿美元，增长至2024年春季的226亿美元，到2026年初进一步达到623亿美元；按季度收入年化计算，分别约为145亿、904亿和2492亿美元。

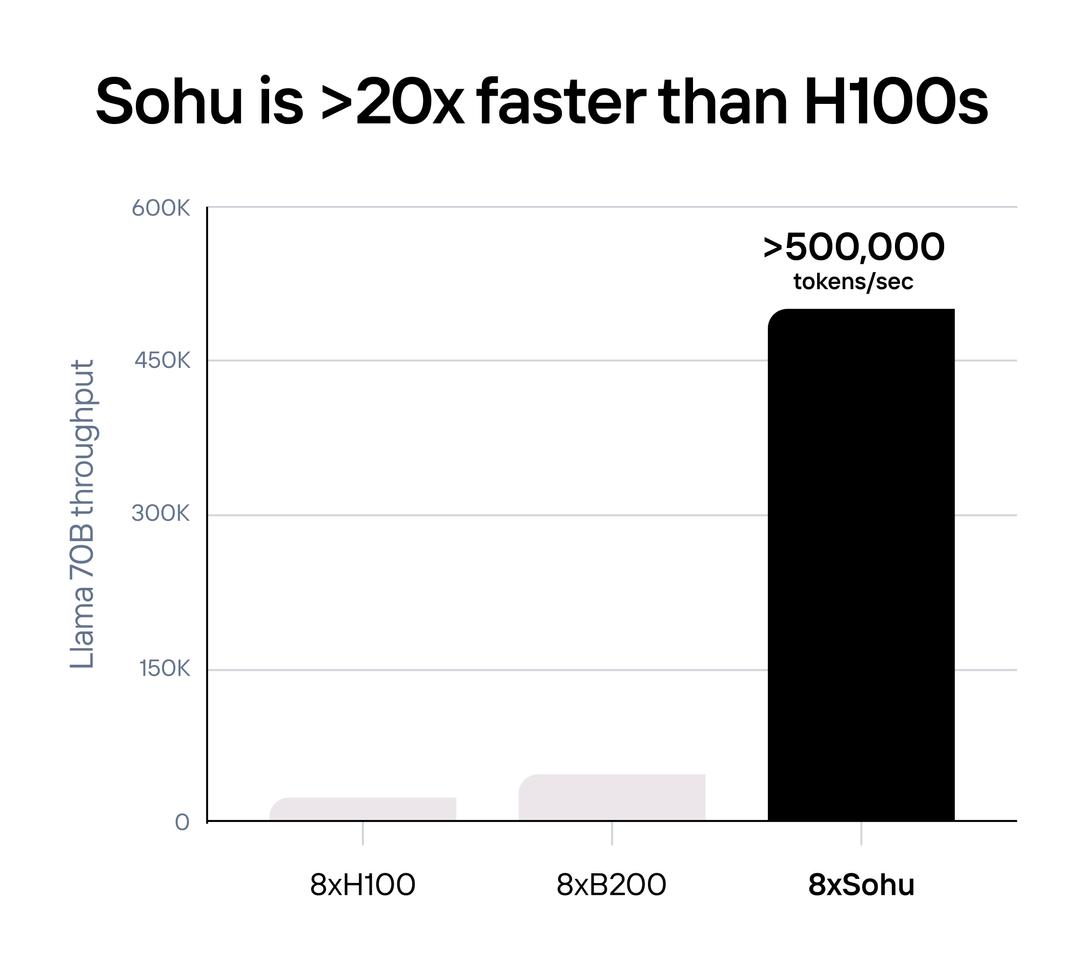

2024年，Etched打造了一款基于ASIC，只针对Transformer模型推理负载的专用芯片Sohu，当时它的内部实测数据，一台拥有8个Sohu芯片的服务器，用来推理Llama 70B，可以达到500,000 token/s的推理速度，是8个H100芯片服务器的20倍。
图片来源：Etched

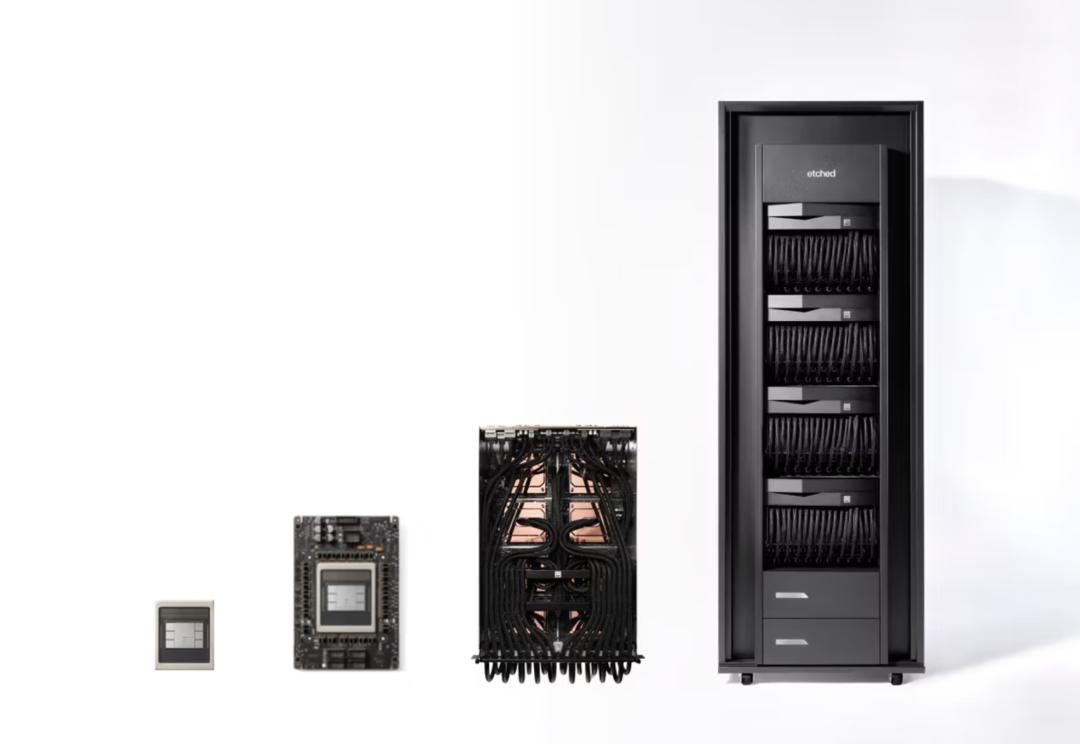

2026年早些时候，Etched在台积电（TSMC）成功流片了其A0版芯片。随后，在短短40天内，Etched团队成功点亮了首个芯片集群。
图片来源：Etched
现在，他们正验证其首款机架级（rack）产品。
AI模型的推理，有两个核心环节：预填充（prefill）和解码（decode），预填充的作用是读取大量的文本；解码则是利用这些数据生成输出的token。
低电压推理（LVI）
在进行预填充时，主要任务不是预测token，是让模型的内存（KV Cache）进入正确的状态；然后才能利用这个KV Cache来进行解码。
对于预填充，关键是FLOPs和算力密度，但AI芯片在扩展FLOPs时不可避免地会受到散热限制，这使得在现有的GPU上，根据工作负载的不同，通常只能得到20%到50%的模型算力利用率，大量GPU的算力，因为芯片过热导致降频，而浪费掉了。
注：FLOPs（Floating Point Operations，浮点运算量）：通常用于衡量芯片的计算能力，文中主要指芯片单位时间内能够提供的理论算力。
根据登纳德缩放定律，晶体管尺寸缩小时，供电电压也应同步降低，从而在增加晶体管数量的同时，避免芯片功耗快速上升。由于芯片的动态功耗大致与电压的平方成正比，在其他条件不变时，电压提高一倍，功耗约增至4倍；电压减半，功耗则约降至四分之一。
于是Etched设计了一种全新架构，叫低电压推理（LVI），它使芯片计算单元的运行电压不到大多数AI芯片的一半。这实现了当前AI芯片数倍的FLOPs密度。
在推理万亿参数的稀疏MoE模型时，它们能够以80%以上的峰值FLOPs持续运行，且不会触发降频。
运行LVI需要在从晶体管到token的每个层级上对整个集群进行协同设计：包括新型可拆分计算阵列、电路技术、创新的切片与调度算法、供电网络、VRM架构、先进封装以及冷板设计等。
针对低延迟负载的集群级内存（CSM）
解码端，内存的重要性提升，加载模型和KV Cache的速度越快，每秒能生成的token就越多；这个时候，内存带宽是瓶颈。
此前，人们比较关注的是单颗芯片的内存带宽是多少，但真正重要的可能是整个纵向扩展集群（scale-up cluster）的内存带宽是多少。
Etched在整个纵向扩展域（scale-up domain）内构建了一个延迟极低的共享内存池。通过专有的超低延迟、高带宽互连技术，实现了跨芯片的极速内存访问。
它的HBM/SRAM混合设计同时解决了内存容量和内存间延迟的问题，从而兼顾了高吞吐量与快速响应。CSM不仅改善了延迟，还规避了当今纯SRAM芯片、3D DRAM芯片或光互连技术在成本、可靠性、良率、散热及计算能力方面的权衡妥协。
Etched表示，在它们早期客户的测试中，在处理推理负载时，其系统实现了当前最优（SOTA）的吞吐量、延迟和能效表现。Etched的主要投资人表示，在尽职调查中，有客户反馈，Etched是首个能真正在规模化应用中颠覆其推理单位经济模型的系统。
目前，Etched的首批机架将于今夏发货，同时它已全面启动量产，以履行超过10亿美元的客户合同。
Etched已经初步验证，脱离NVIDIA GPU和CUDA生态，独立构建一套AI推理基础设施，在技术上是可行的，也具备走向规模商业化的潜力。
中国市场的自有专用AI推理基础设施需求强劲，创业机会显现
AI推理基础设施从通用走向专用，已经不再只是一个技术设想。随着推理负载的需求扩大、计算模式逐渐稳定，围绕特定模型结构重新设计芯片、内存和整套系统，正在成为降低每个token成本的必然选择。
中国的AI模型与全球前沿模型的差距，已经明显缩小，尤其是开源模型，更是全球领先。例如，
在中国市场，海外高端芯片的供应稳定性和可得性存在较大不确定性，随着推理需求增长，催生了打造自有专用AI推理基础设施的强劲需求。
以开源EDA工具和成熟制程为基础的ASIC路线更加开放，AI也开始进入芯片设计和优化流程。
同时，面向云端和数据中心的推理芯片对先进制程的要求相对宽松，创业公司可以避开与通用GPU在制程和规模上的正面竞争。
设计门槛、制造条件和推理需求的变化，正在共同打开一个新的创业窗口。
真正能够抓住这个窗口的，仍会是少数团队。它们既要对模型演进和计算负载有足够深的判断，能够持续做出正确的架构选择，也要保持极快的工程节奏，让硬件迭代跟上模型变化，并不断拓宽芯片的能力边界。成功流片和量产经验只是起点，专用推理芯片最终比拼的，是跨越架构、软件栈、产品和客户需求的长期迭代能力。
