谷歌推出第八代TPU，3倍性能、2倍带宽，搭配自研CPU

芯东西4月22日报道，谷歌推出全新自研AI芯片——第八代定制TPU，分别是面向训练的TPU 8t和面向推理的TPU 8i。

TPU 8t和TPU8i是与Google DeepMind合作设计的，旨在应对最苛刻的AI工作负载，大规模适应不断演进的模型架构，从训练大模型到协调智能体集群，再到管理最复杂的推理任务。

这是谷歌首次将训练芯片和推理芯片分开。

谷歌在博客文章中解释说，两款芯片都能运行各种工作负载，但专业化可以显著提高效率并获得收益。

TPU 8t擅长处理大规模、计算密集型的训练工作负载，以提供更大的计算吞吐量和更强的可扩展带宽，旨在将前沿模型开发周期从数月缩短至数周。

TPU 8i则拥有更高的内存带宽，专为对延迟最为敏感的推理工作负载而设计，旨在处理众多专业智能体复杂、协作、迭代的工作。

这两款芯片首次运行在谷歌自家基于Arm的Axion CPU主机上，这使谷歌能够优化整个系统，以提高性能和效率。

TPU 8t和TPU8i将于今年晚些时候正式上市，并可作为谷歌AI超级计算机的一部分使用。

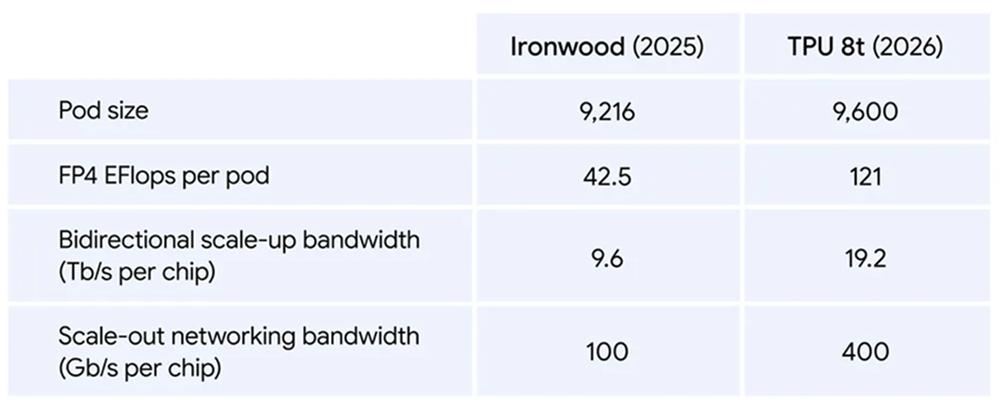

谷歌打造出一个基于TPU 8t的系统，每个Pod的计算性能比上一代产品提升近3倍。

单个TPU 8t超级芯片组现已可扩展至9600张芯片和2PB共享高带宽内存，芯片间带宽是上一代的2倍。该架构可提供121ExaFlops的计算能力，并允许最复杂的模型利用单个海量内存池。

TPU 8t还集成了速度提升多达10倍的存储访问，并结合TPUDirect将数据直接拉入TPU，从而有助于确保端到端系统的最大利用率。

谷歌全新的Virgo网络，结合JAX和Pathways软件，意味着TPU 8t可以在单个逻辑集群中为多达100万张芯片提供近乎线性扩展。

此外，TPU 8t通过一套全面的可靠性、可用性和可维护性（RAS）功能，力求实现超过97%的有效吞吐量（衡量有效计算时间的指标）。

这些功能包括：对数万个芯片进行实时遥测，自动检测并绕过故障的 ICI 链路（无需中断作业），以及光路交换（OCS）技术，无需人工干预即可在故障发生时重新配置硬件。

每次硬件故障、网络停滞或检查点重启都会导致集群停止训练，而在前沿训练规模下，每一个百分点都可能转化为数天的活跃训练时间。

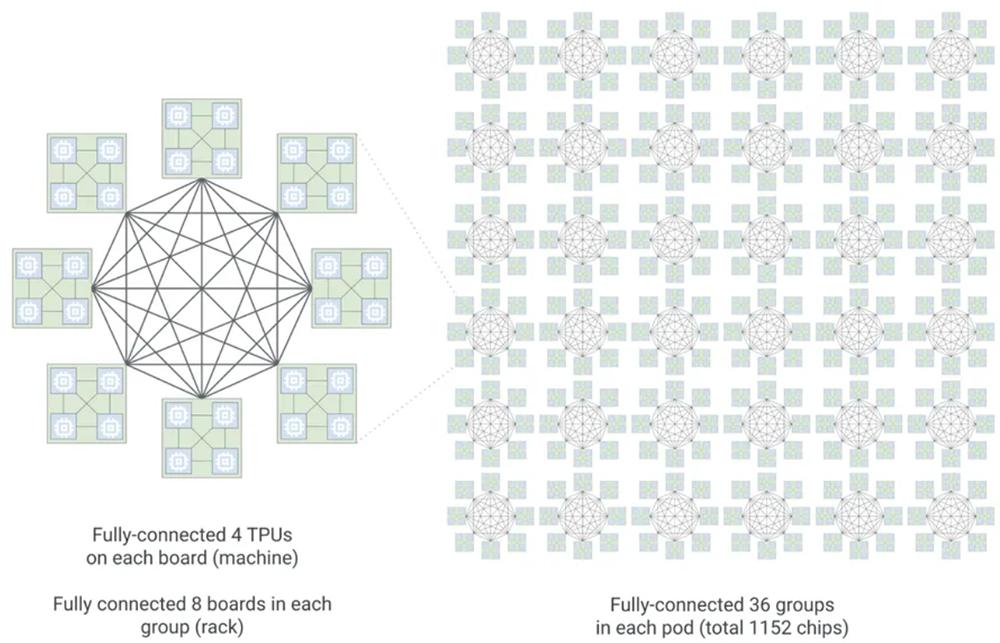

TPU 8i采用分层式Boardfly拓扑结构，从4张完全连接的芯片构建而成，逐步扩展为8个完全连接的电路板组，36个这样的电路板组可以完全连接成一个TPU 8i Pod。

谷歌通过4项关键创新重新设计了技术栈，以消除“等待室”效应：

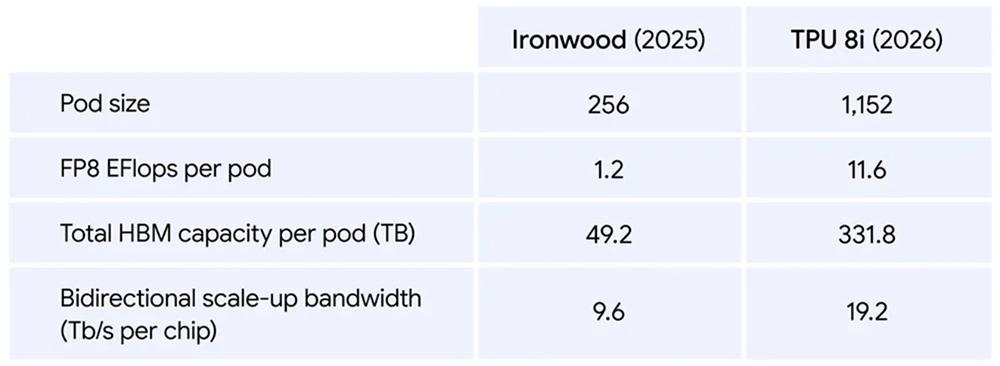

（1）突破“内存墙”：为了防止处理器闲置，TPU 8i将288GB高带宽内存与384MB片上SRAM相结合， 多达上一代的3倍。

（2）得益于Axion架构，效率显著提升：每台服务器的物理CPU主机数量翻倍，并采用了其基于Axion Arm架构的定制CPU。通过使用非均匀内存架构（NUMA）进行隔离，谷歌优化了整个系统。

（3）扩展MoE模型：对于现代混合专家（MoE）模型，谷歌将互连（ICI）带宽提高了1倍，达到19.2Tb/s。其新的Boardfly架构将最大网络直径减少了超过50%，确保系统作为一个统一、低延迟的单元运行。

（4）消除延迟：全新片上集体加速引擎（CAE）可卸载全局操作，将片上延迟降低至多5倍，从而最大限度地减少延迟。

与上一代产品相比，这些创新技术每美元的性能提高了80%，使企业能够以相同成本服务近2倍的客户量。

第八代TPU也是谷歌共同设计理念的最新体现：

Boardfly拓扑结构是专门为满足当今最强大的推理模型的通信需求而设计的。

TPU 8i中的SRAM容量是根据生产规模推理模型的KV Cache占用空间来确定的。

Virgo Network架构的带宽目标源自万亿参数训练的并行性要求。

两个平台都原生支持JAX、MaxText、PyTorch、SGLang和vLLM等开发者常用的框架，并提供裸机访问，让客户无需虚拟化即可直接访问硬件。

MaxText参考实现、用于强化学习的Tunix等开源贡献，为从功能实现到生产部署提供了便捷的途径。

为了节省数据中心电力，谷歌优化了整个堆栈的效率，并集成了电源管理功能，可根据实时需求动态调整功耗。

TPU 8t和TPU 8i的每瓦性能可提升至上一代产品Ironwood的2倍。

谷歌在硬件和软件方面不断创新，使其数据中心单位电力下的计算能力提高到五年前的6倍。

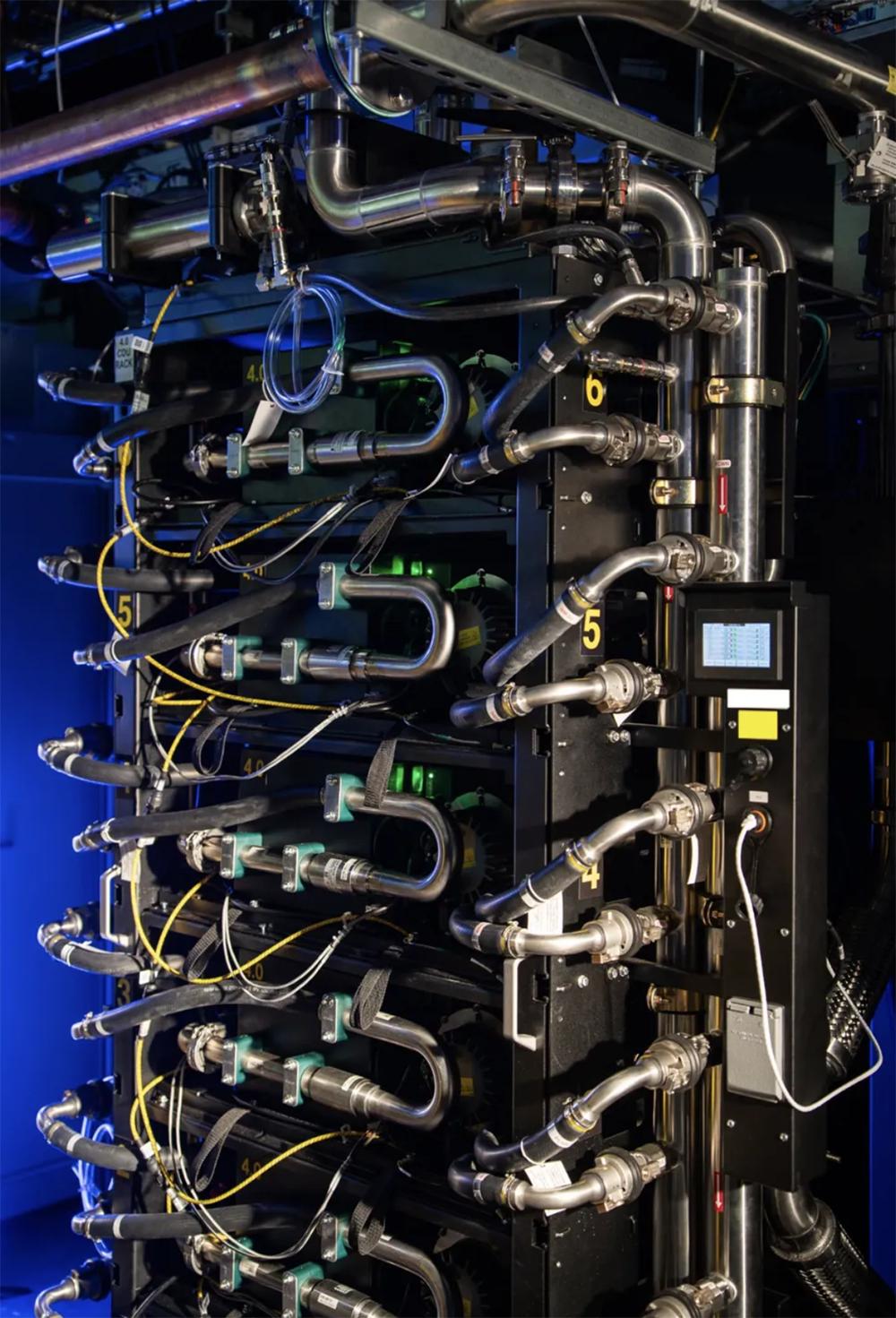

TPU 8t和TPU 8i均采用谷歌第四代液冷技术，能够维持风冷无法实现的性能密度。

通过掌控从Axion主机到加速器的全栈设计，谷歌实现了系统级能效的优化。
