把模型“刻进”AI推理专用芯片里，AMD为什么收购Taalas？

在AI推理领域，什么因素具有商业价值？速度肯定是其中之一。

我们平时用的Chatbot服务，要感到使用流畅，至少需要数十tokens/s（以下简写为：TPS）的推理速度。

近两年，不少模型厂商，也推出了高速推理的模型API，将推理速度提升到了200-1000 TPS/user这个量级，价格也相应提高数倍。AI芯片制造商Cerebras，甚至将Llama 3.1 8B的商业推理速度优化到了接近2000 TPS/user。

最近，AMD宣布收购AI推理专用芯片公司Taalas，它可以将Llama 3.1 8B的推理速度提升到接近17000 TPS/user，而且它们采用了一种很“激进”的技术路线，将模型直接“刻进”芯片里。AMD本次收购后，会将Taalas的技术与AMD Instinct™ GPU结合，打造系统级解决方案，为客户提供差异化的推理性能与能效优势。

此前，Taalas在2024年完成了总额5000万美元的早期投资，Quiet Capital与Eclipse Ventures顾问Pierre Lamond领投；在2026年2月，它获得1.69亿美元融资，投资方包括Quiet Capital、Fidelity以及Pierre Lamond，累计融资2.19亿美元。

把模型“刻进”芯片里，推理速度超GPU一个数量级

自ChatGPT发布，已经约3年零8个月，它的月活用户也超过了10亿，但相比移动互联网时代C端产品的应用广度，以及企业软件在商业和工业流程中的应用深度，AI还有不足。

这一方面是因为AI的技术还偏向早期，还不够完善，但另一个极为重要的原因，就是AI推理的性能和技术也需要革新。

需要革新的方面，可以拆成两个，一是速度，二是成本。AI推理的实时性，目前显然不足，这在物理AI领域，尤其成为瓶颈。

而AI推理的高成本，已经让一些鼓励员工使用AI的企业预算超支，例如今年4月，Uber的CTO向媒体表示，公司已经在年初的几个月内耗尽了原本为整个2026年准备的AI预算，不得不对每名员工设置单工具每月1500美元的预算上限。

为什么AI推理的速度和成本现在成为瓶颈？本质还是技术特性有关。

我们可以把AI模型推理的主要步骤粗略的分为预填充和解码。其中预填充负责将上下文窗口的输入token进行处理，解码负责生成Token；GPU集群更擅长预填充，AI专用推理芯片更擅长解码。

而这两个系统分别擅长的部分，不但和计算特性有关，也和储存有关，更详细的组合是GPU+HBM储存，以及AI推理芯片+SRAM储存。

以NVIDIA为例，Blackwell GPU在部分模型上已经能够实现1000+ TPS/user，但这是以特定模型和服务配置实现的。

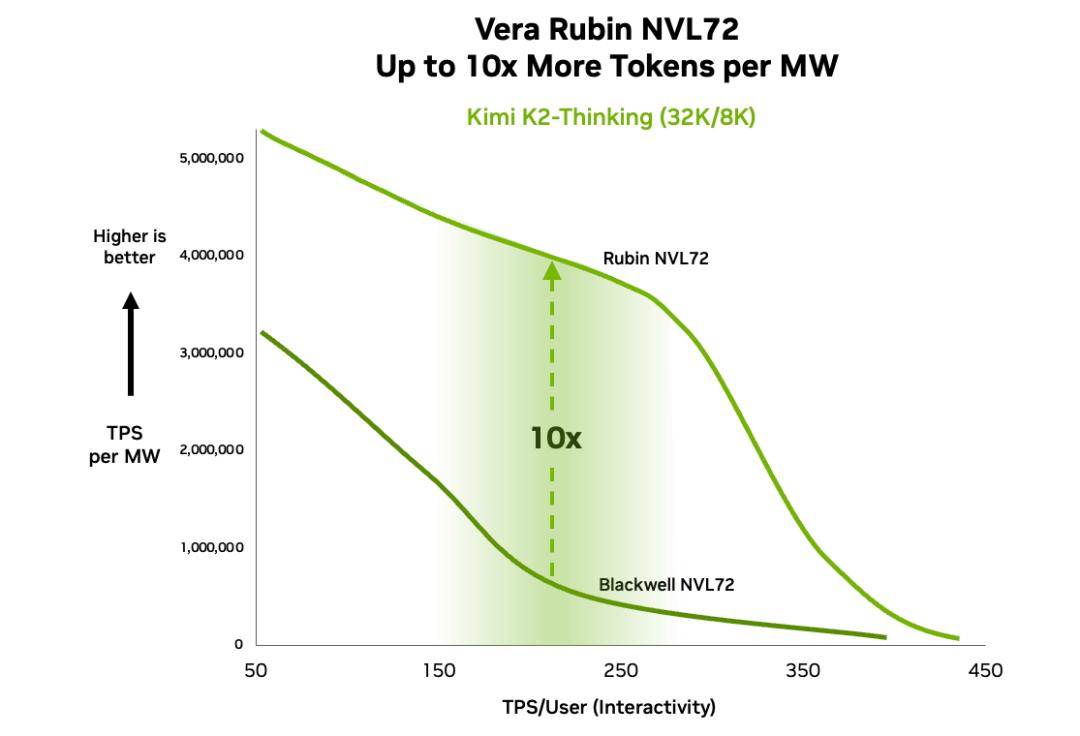

当模型规模、上下文长度和并发量上升，GPU继续提高单用户生成速度，就需要明显牺牲系统整体吞吐和能效。NVIDIA今年在GTC展示的推理曲线中，当单用户速度提高到400TPS时，GPU的整体吞吐效率已经明显下降。

图片来源：NVIDIA

这也是专用推理芯片存在的意义。NVIDIA在下一代Vera Rubin系统中引入Groq 3 LPX，把解码阶段最吃延迟的计算交给专用芯片，在提高单用户生成速度的同时，尽量避免整体吞吐效率快速下降。

GPU真正的弱项，是要在大规模服务中同时做到低延迟、高吞吐和低成本很难。要提升推理负载的承载能力，就必须扩建更多的算力中心，消耗更多的能源，进而让TCO（总拥有成本）的数字很难看，这是它在成本上的劣势。

如果说GPU是通用计算在AI计算领域的代表，那么Groq、SambaNova、d-Matrix和Cerebras等公司就是专业AI推理的代表。专注在推理，让他们的推理速度和成本相比GPU有明显优势。

在专用化推理上，再往前走一步，是Etched，它的芯片和推理系统，在初期专注推理Transformer架构的模型，累计融资已经达到11亿美元，初步验证了AI推理专用infra的商业潜力。

那么在Etched的基础上，再往专业化走一步，就是Taalas，它直接把AI模型“刻进”芯片里，一款芯片只能推理一款模型，却将推理速度直接推到了万级TPS，同时大幅降低了推理成本。

当然，要走这么“激进”的技术路线，创始团队肯定在技术上得有足够的积累和洞见。

Taalas的创始团队。图片来源：Taalas

Taalas由Ljubisa Bajic、Drago Ignjatovic和Lejla Bajic共同创立。在联合创立Taalas之前，Ljubisa于2016年创立了Tenstorrent，Drago和Lejla随后作为早期工程负责人加入。

其中，Ljubisa Bajic是Taalas的联合创始人兼CEO，他此前也是Tenstorrent的CEO，更早之前他是AMD的CPU-GPU融合芯片设计架构师兼高级经理，也曾在NVIDIA担任高级架构师，之后又回到AMD集成电路设计总监。

Ljubisa的妻子Lejla Bajic担任Taalas的COO，她曾担任ATI的高级工程师，在AMD收购ATI后成为系统工程高级经理。

另一位联合创始人Drago Ignjatovic曾是负责AMD APU和GPU的高级设计工程师，之后升任ASIC设计总监。

截至今年2月，Taalas整个团队只有24人。媒体报道称，其中大多数是曾在AMD、Apple、Google、NVIDIA和Tenstorrent工作过的工程师，拥有从芯片设计到系统落地的长期经验。

模型是怎么“刻进”芯片的？

Taalas的首款技术验证芯片是Taalas HC1，Taalas将当时比较主流的小型开源模型Llama 3.1 8B“刻进”了芯片，实现了接近17000 TPS/user的推理速度。

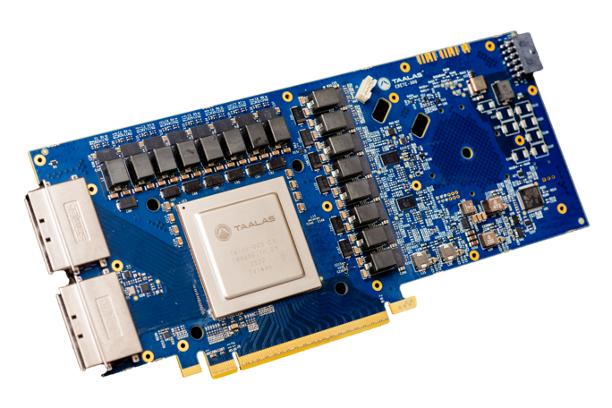

Taalas HC1。图片来源：Taalas

对比NVIDIA的H200、B200，以及Groq、SambaNova和Cerebras的芯片，它的推理性能是断层级别的领先。

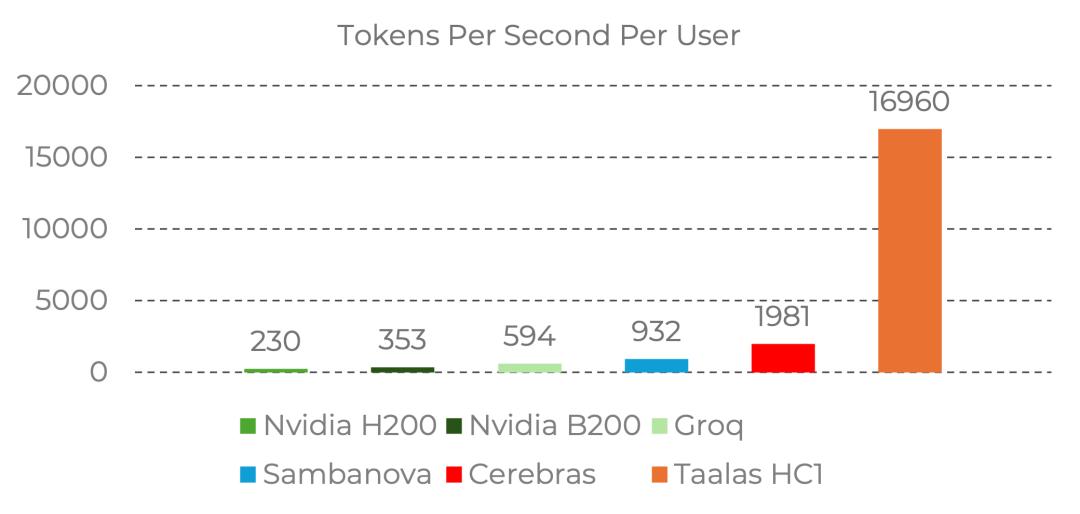

Taalas HC1对于Llama 3.1 8B模型的推理速度，断层领先。图片来源：Taalas

针对单一模型的推理，使用Taalas的产品，Llama 3.1 8B的成本仅为每百万token 0.75美分，DeepSeek R1推理模型为7.6美分。其中Llama的测试数据基于第一代实体芯片，DeepSeek的数据则为模拟结果。

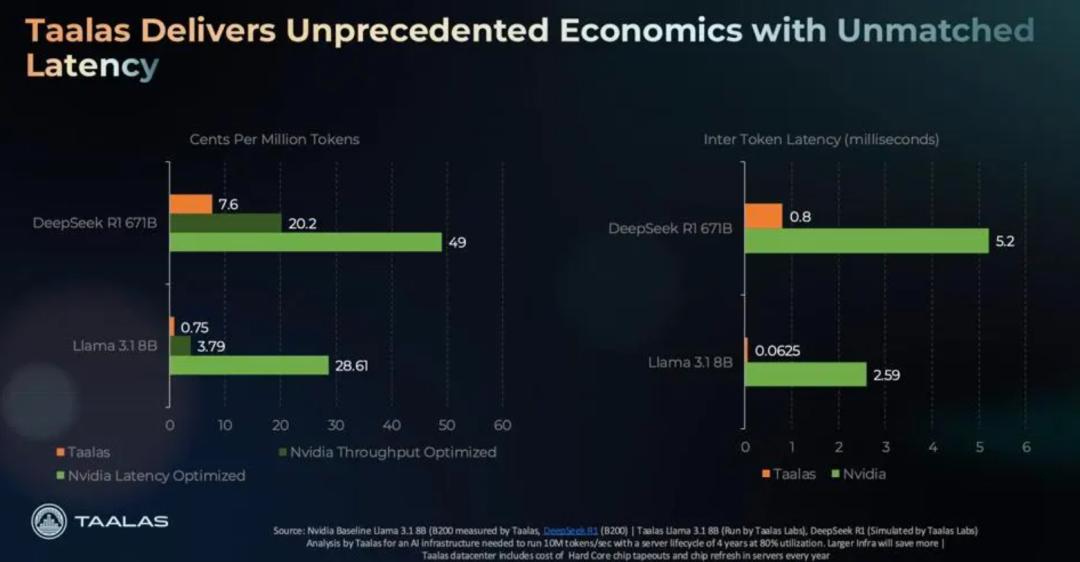

Taalas的推理成本。图片来源：Taalas

作为对比，其他方案处理Llama 8B和DeepSeek R1的成本分别为3.79美分和28.6美分（分别针对吞吐量和延迟优化），而GPU的成本则在20至49美分之间。Taalas的成本和功耗是GPU的几十分之一。

这个性能具体是怎么达到的？模型是怎么“刻进”芯片的，根据Taalas产品副总裁Paresh Kharya的介绍，应该是以下这样的。

Taalas的理念是“模型即计算机”，其基本架构是创建了一个完全由硬件定义的AI核心模型，然后把模型和权重硬编码到“基于掩膜ROM的权重读取结构”（mask-ROM-based recall fabric，以下简称：掩膜ROM结构），并辅以基于SRAM的读取结构（SRAM-based recall fabric）。

模型和权重主要固化在“掩膜ROM结构”中，可编程SRAM则用于存放微调权重和KV Cache。

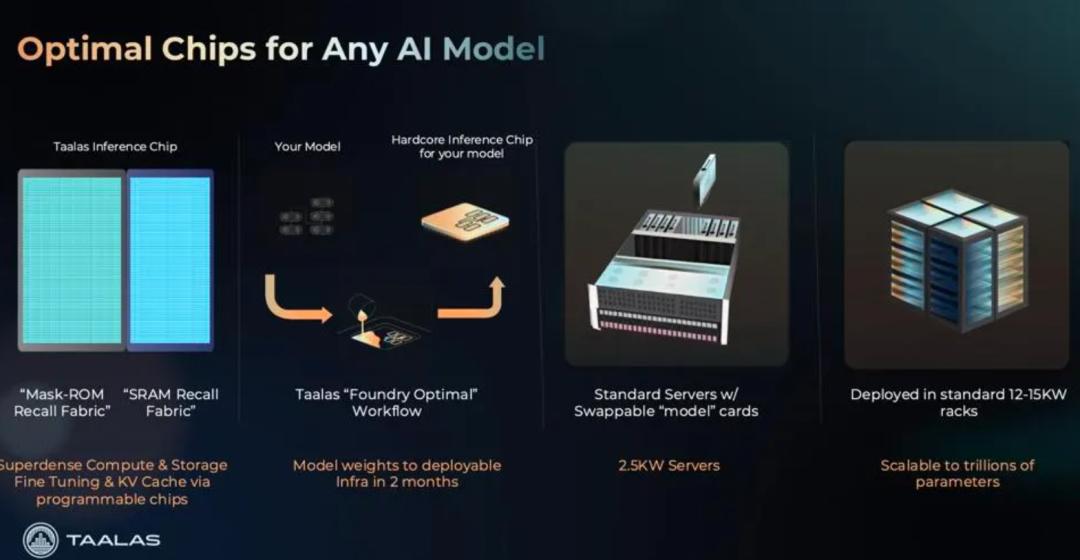

Taalas的技术栈。图片来源：Taalas

针对“掩膜ROM结构”，Taalas可以用单个晶体管存储4位数据并完成相关的乘法运算，所以达成了很高的计算密度。

Taalas打造这个结构，其设计出发点是彻底消除内存和计算之间的壁垒，它们计算效率的关键在于采用了存内计算（CIM）理念。CIM将计算功能集成到内存中，直接在内存内执行计算，无需在计算单元与内存之间频繁传输数据，从而消除了“内存墙”瓶颈，并减少了计算过程中的多余延迟与功耗。

Taalas的HC1，交付形式是PCIe加速卡，可直接插入标准服务器，不需要搭配HBM，不需要CUDA式复杂的软件栈和大量底层Kernel优化，就能让硬件跑起来。

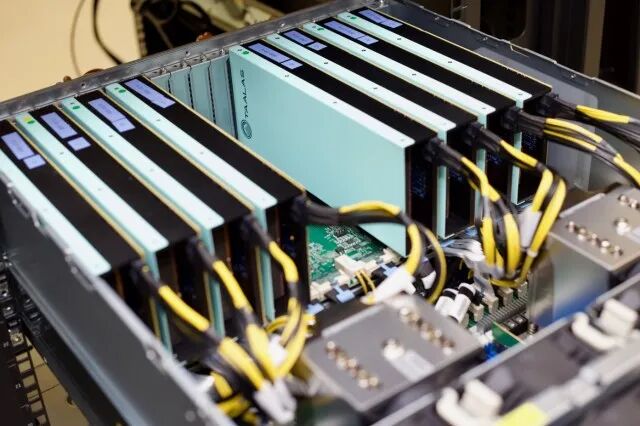

Taalas的单机架功耗仅为12至15千瓦，而GPU机架通常高达120至600千瓦。并且它采用风冷散热，免去了数据中心高昂的液冷改造费用。

图片来源：Taalas

在兼容性上，Taalas推理服务器可部署在现有的任何数据中心中，而且尽管它是将模型刻进了芯片里，仍然支持通过LoRA对模型进行微调，以优化它在特定领域的表现。

但是这里有个问题，就是模型“刻在”芯片里了，这个芯片就不能推理其它模型了，而目前AI模型的迭代速度是以月计算的，芯片的更新速度，却相对较慢。

Taalas的解决办法是两种，第一就是，它会先批量制造出包含约100层结构的准成品芯片，通过“掩膜ROM结构”存储模型权重，只需要修改2层掩膜即可进行定制化修改，使芯片能够推理新的AI模型。这个过程大约需要花费2个月。

此外，他们构建了大量自动化工具，以便快速将模型转化为RTL代码，虽然还不能完全的一键生成，但大约只需一周的工作量。

目前它的第一代HC1芯片可存储8B（80亿）参数的模型，下一代HC2则计划支持20B（200亿）参数，而通过几十颗芯片互连即可容纳万亿参数级推理模型及其权重。这与当今市场上的其他方案相比，成本规模要小得多。

AI推理专用芯片，是适合中国创业公司的机会，尤其在端侧

在AI计算领域，NVIDIA的GPU+CUDA范式，在很长一段时间内，仍然会领先，仍然会是主流，因为它代表的是AI的通用计算，无论是训练还是推理，无论是什么类型的模型，它都能适应，所以无论是模型厂商，还是大型云厂商，在它的生态里，都是“安全”的，尽管它的效率不算最高。

但为什么，仍然有这么多AI推理的专用芯片存在？因为GPU只是能完成所有类型的AI计算负载，但它在AI推理上的效率并不顶尖。而AI推理和训练不一样，它不是“一锤子”买卖，是很有持续性的运营生意，除了性能外，成本是一个绝对需要关注的指标，而这恰恰是GPU的弱项，也就给了创业公司机会。

Groq、SambaNova和Cerebras就是这么起来的，专用计算，在它的领域通常优于通用计算。往专用性上走得更远的Etched和Taalas获得了更惊艳的性能和功耗表现，但牺牲了灵活性，Etched最初专注在Transformer架构，Taalas更是将特定模型直接“刻在”芯片里。

Taalas和Etched的路线，付出了专用化必须付的代价（灵活性，兼容性），但是这个代价，对于中国的创业公司来说，没有那么大，反而可能是好的机会和好的参照。

中国创业公司做AI推理专用芯片，完全可以选择基于开放指令集和软件生态的ASIC路线，选择不需要HBM等高价且供应受限的高价存储的场景。如果做成针对云端的，可以不需要使用那么前沿的制程，如果用在边缘和端侧，中国产业链目前的制程也足够。

尤其要进一步强调的是边缘和端侧，专用性到极致，灵活度低，只能算特定的模型架构或模型，对于云端确实是“缺点”，但对于边缘侧和端侧，这个缺点的负面效应就大大降低了。因为干重复性，但隐私性高的活（边缘），或者直接让芯片在AI原生硬件里推理（端侧），本来就不需要只使用前沿先进模型；端侧硬件的开发周期，也让它不能频繁更换芯片，他们要求的是可靠性，是推理速度带来的实时性，以及最重要的低成本。

恰好，中国有非常好的AI原生硬件成长土壤，也已经生长出数家全球领先的AI原生硬件创业公司，未来对于低功耗、低成本、高性能的端侧AI推理专用芯片有需求，一旦AI原生硬件进一步进入主流，那么这个领域的需求会爆发，创业机会也很大。
